4 hoge smalle stripwalserijen omkeerbaar

De GRM-S 4 hoge smalbandwalsen omkeerbaar van de GRM Walserijfabriek zijn ontworpen voorprecisiewalsen van smalle stroken met een breedte van minder dan 140 mm. Uitgerust met een omkeerbare walsstructuur, PLC, touchscreen en servobesturingssysteem, maakt de walserij het in meerdere doorgangen walsen van gespleten stripmateriaal mogelijk met uitstekende diktenauwkeurigheid, stripvlakheid en randkwaliteit. Het is een ideale oplossing voor hoogwaardige toepassingen die zowel precisie als productieflexibiliteit vereisen.

Stuur onderzoek

Productomschrijving

GRM-omkeermolens met één stand zijn geschikt voor het nauwkeurig walsen van verschillende materialen, waaronder siliciumstaal, roestvrij staal, aluminiumlegeringen en titaniumlegeringen. De omkeerbare rolmodus maakt een flexibele werkgangplanning mogelijk op basis van materiaaleigenschappen en doeldikte.

Met een compacte lay-out en een hoge kosten-prestatieverhouding is de molen vooral geschikt voor kleine tot middelgrote batchproductie, R&D-toepassingen en verwerking met meerdere specificaties.

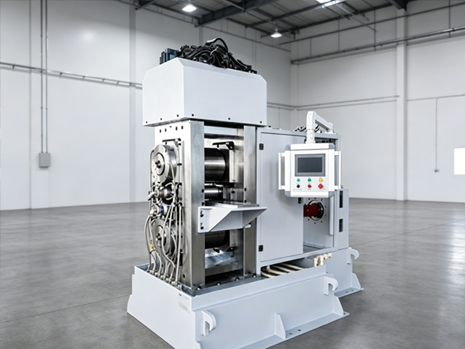

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Toepasselijke materialen

Zilver en zilverlegering strips

Strips van aluminiumlegering

Op aluminium gebaseerde beklede strips

RVS strips

Silicium stalen strips

Titaniumlegering en met titanium beklede strips

Configuratie

Eén ontvangstplatform aan zowel de in- als de uitgangszijde

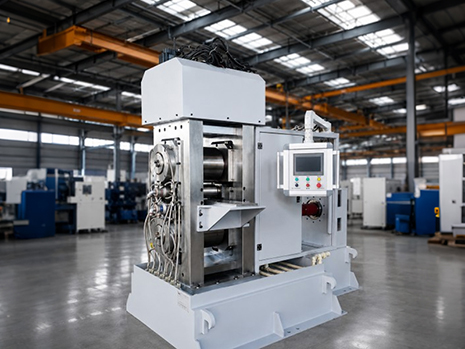

4-hoge omkeerwalserij hoofdeenheid

Onafhankelijk aangedreven boven- en onderrollen voor asynchroon rollen

PLC + HMI + Servo geïntegreerd besturingssysteem

Silver alloy and titanium strip rolling on narrow strip mill

Technische gegevens

Standtype	4-hoge omkeermolen met enkele standaard
Invoerdikte	0,5 – 10 mm
Uitvoerdikte	0,2 – 0,8 mm
Strookbreedte	100 – 140 mm
Dikte tolerantie	±0,015 mm
Lagersmering	Automatische oliesmering met gesloten circuit

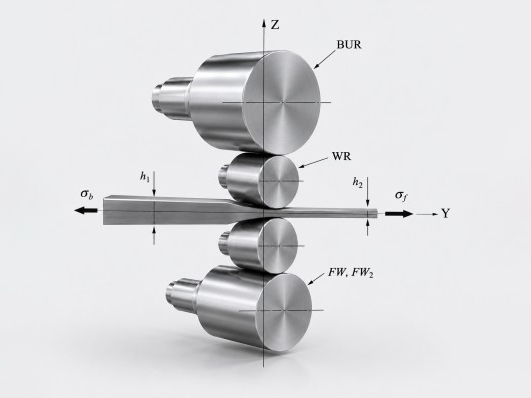

Diameter reserverol	Φ300 × 200 mm
Diameter werkrol	Φ120 × 200 mm
Ontwerpsnelheid	0 – 0,4 m/s
Rollende kracht	≥ 80 T

Voordelen

Omkeerbaar rollend ontwerp

Flexibele doorgangscontrole voor verschillende materialen en diktebereiken.

Hoge precisiecontrole

De 4 omkeerbare hoge smalbandwalserijen zijn uitgerust met een volledige servoaandrijving en een PLC-besturingssysteem, waardoor een diktenauwkeurigheid tot ± 0,015 mm wordt bereikt.

Compact molenstatiefontwerp

Enkele standindeling met kleine footprint, ideaal voor kleine en middelgrote batchproductie met meerdere productspecificaties.

Opties

Elektromagnetisch rolverwarmingssysteem (150–250°C)

Maakt het mogelijk om te schakelen tussen koudwalsen en warmwalsen.

4-hoge naar 2-hoge conversiestructuur

Gereserveerd voor toekomstige procesuitbreiding en warmwalstoepassingen.

Veelgestelde vragen

Q1: Wat is de maximale stripbreedte?

GRM: De maximale stripbreedte bedraagt 140 mm, ontworpen voor precisiewalstoepassingen met smalle strips.

Vraag 2: Kan de fabriek roestvrij staal en siliciumstaal verwerken?

GRM: Ja. Onze 4 hoge omkeerbare smalbandwalsen zijn vooral geschikt voor moeilijk te walsen materialen zoals roestvrij staal en siliciumstaal.

Vraag 3: Kan de molen werken met gloei- of beitslijnen?

GRM: Ja. GRM kan geïntegreerde oplossingen bieden, waaronder gloeilijnen, beitssystemen en apparatuur voor het hanteren van rollen.

GRM is gespecialiseerd in precisiewalsoplossingen voor smalband en levert apparatuur met een hoge nauwkeurigheid, betrouwbaarheid en kostenefficiëntie. Naast enkelstatief keerwalsen bieden wij ook compacte meerstatiefwalserijen, continuwalslijnen en op maat gemaakte metaalverwerkingssystemen aan.
Neem vandaag nog contact met ons op voor een walsoplossing op maat voor uw materiaal- en productievereisten.
