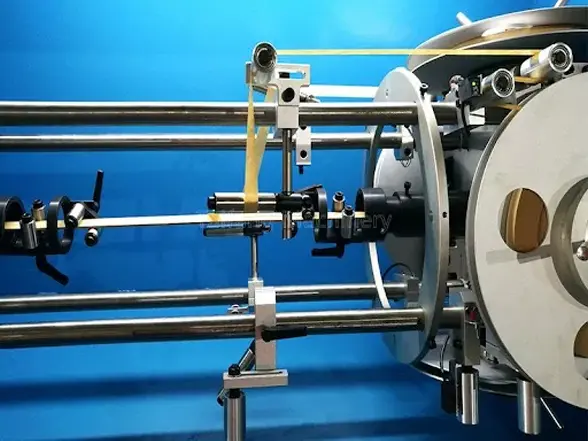

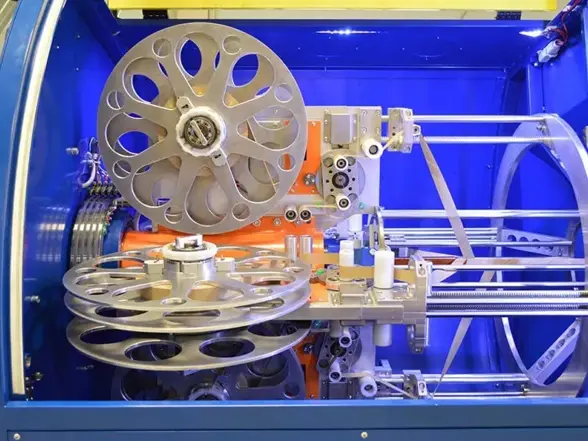

CTC Continu getransponeerde geleiderlijn

De GRM Rolling Mill CTC Continuously Transposed Conductor Line beschikt over een stabiele werking en hoge precisie, ondersteunt snelheidsaanpassing en aangepaste configuraties, en is breed toepasbaar voor precisiedraadproductie in transformatoren, nieuwe energievoertuigen, huishoudelijke apparaten, medische en ruimtevaart elektrische velden. Neem contact met ons op!

Stuur onderzoek

Productomschrijving

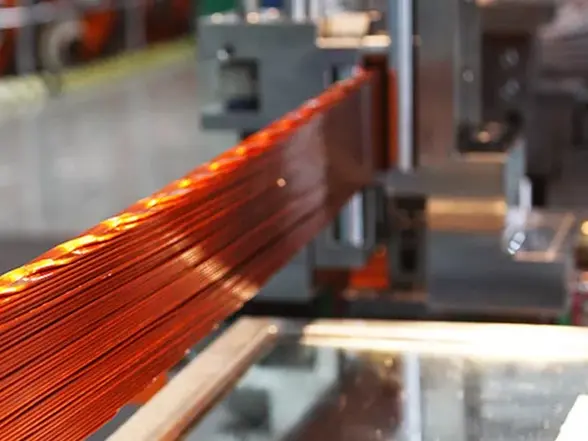

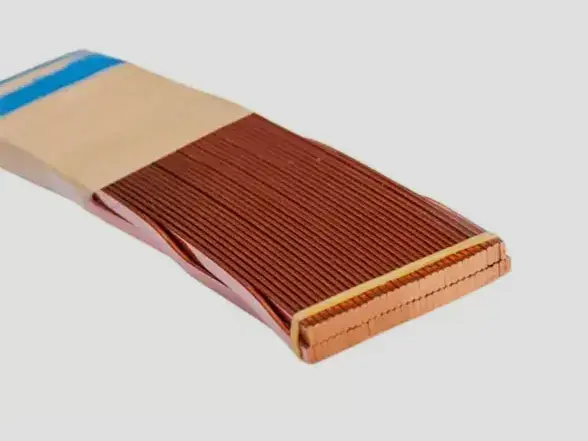

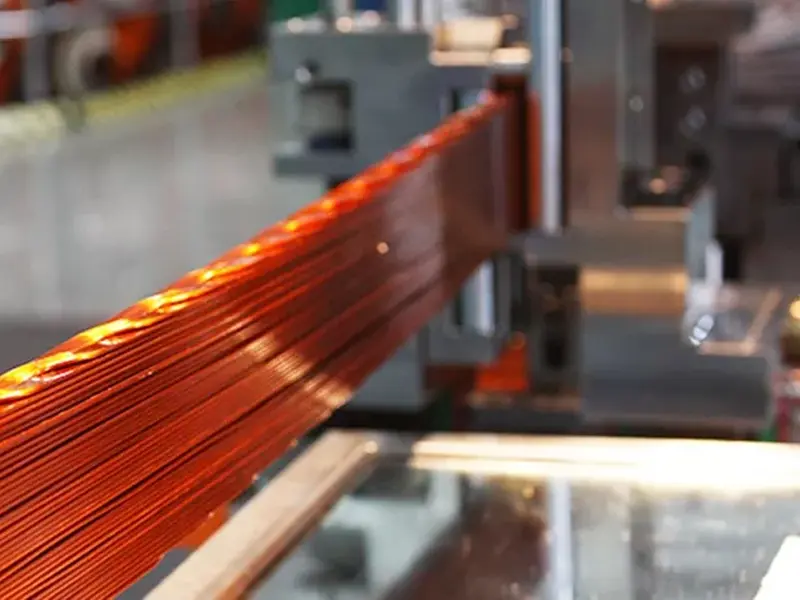

De CTC Continuously Transposed Conductor Line van GRM Rolling Mill transponeert continu 5 tot 47 strengen door koudbewerkte, zuurstofvrije platte koperdraden te coaten met isolerende vernis en deze te omwikkelen met isolatiepapier en ander isolatiemateriaal. De geleiders worden vervolgens gebundeld tot een compacte en netjes gerangschikte geleiderbundel met rechthoekige doorsnede.

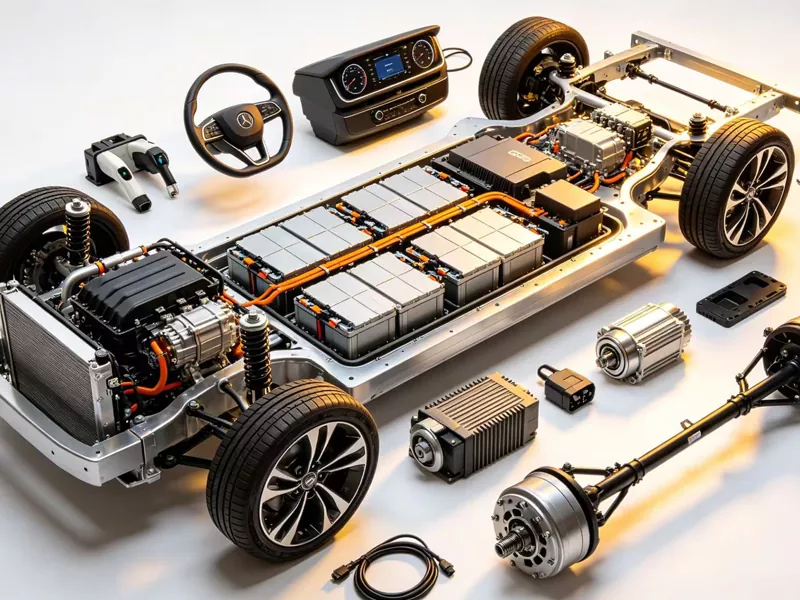

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

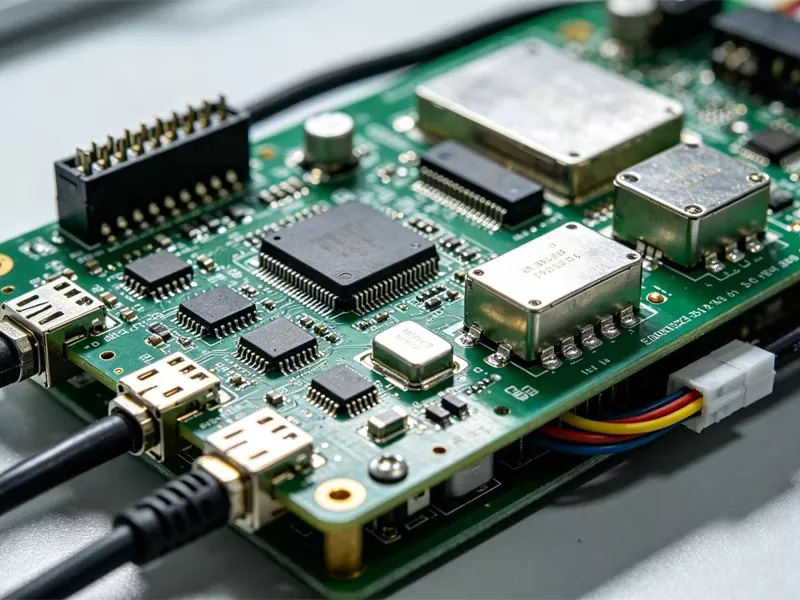

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Toepassingsindustrieën

1. transformatorwikkelingen

2. EV-componenten

3. Huishoudelijke apparaten

4. Medische hulpmiddelen

5. Elektrische assemblages voor de lucht- en ruimtevaart

Hoofdprocesstroom

Uitbetaling → Parallelle geleiding → Precisietranspositie → Isolatieverpakking (optioneel) → Opname

Technische specificaties

Enkele geleiderparameters	Min	Max
Dikte	1,15 mm	3,15 mm
Breedte	3,0 mm	12,5 mm
Breedte/dikte verhouding	3:1	8:1
Emaille dikte	0,08 mm	0,18 mm

CTC-geleiderparameters	Min	Max
Productiesnelheid	1 m/min	15 m/min
Aantal geleiders	5 (oneven)	47 (oneven)
Hoogte (mm)	5.0	80.0
Breedte (mm)	6.0	26.0
Omzettingshoogte (mm)	20	280
Hoogte/breedte verhouding	1:3	8:1
Transpositie Push-snelheid	colspan=“2”	150 keer/min

Belangrijkste kenmerken

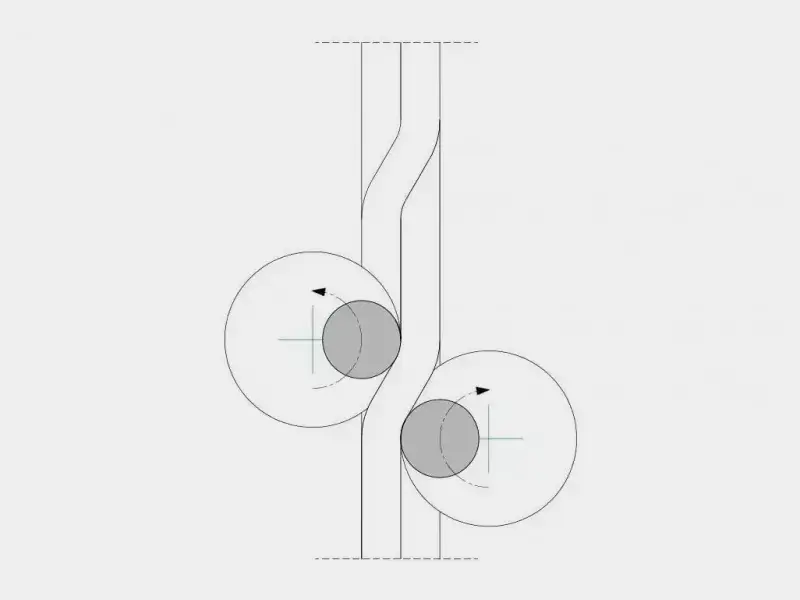

1. Precisie-omzettingssysteem voor een stabiele uitlijning van de aders

2. CTC Continuously Transposed Conductor Line kan compatibel zijn met geëmailleerde platte koperen geleiders

3. Optionele wikkeleenheid voor isolatiepapier

4. Servogestuurd span- en opwindsysteem

Technische voordelen

De productiefaciliteit van GRM is uitgerust met online coating- en inspectiesystemen die speciale magneetdraden met meerlaagse emailcoatings kunnen verwerken. Nieuwe coatingverwerking binnen dezelfde faciliteit verbetert de elektrische weerstandsprestaties en verbetert de kwaliteit van het geleideroppervlak. Continue online monitoring zorgt verder voor dimensionale consistentie en operationele stabiliteit op de lange termijn.

Veelgestelde vragen

1. Wat is een CTC-geleider?

CTC (Continuously Transposed Conductor) is een rechthoekige geleiderbundel die wordt gemaakt door meerdere geïsoleerde platte geleiders continu om te zetten om wervelstroomverliezen in transformatoren te verminderen.

2. Welke materialen kan de lijn verwerken?

De lijn is hoofdzakelijk ontworpen voor geëmailleerde, zuurstofvrije platte koperen geleiders en aanverwante magneetdraadmaterialen.

3. Kan de machine worden aangepast?

Ja. GRM biedt op maat gemaakte configuraties op basis van geleiderafmetingen, productiesnelheid, isolatiestructuur en installatie-indeling.

Klaar om uw magneetdraadproductie te upgraden?

Neem contact op met GRM voor op maat gemaakte oplossingen voor de productie van CTC-geleiders, op maat gemaakt voor nauwkeurige platte draadverwerking, transformatortoepassingen en geavanceerde productie van magneetdraad.
