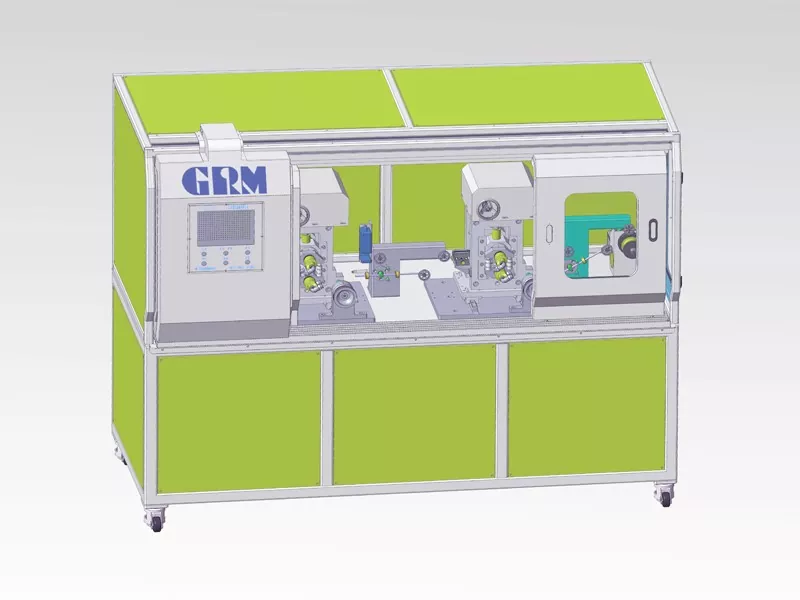

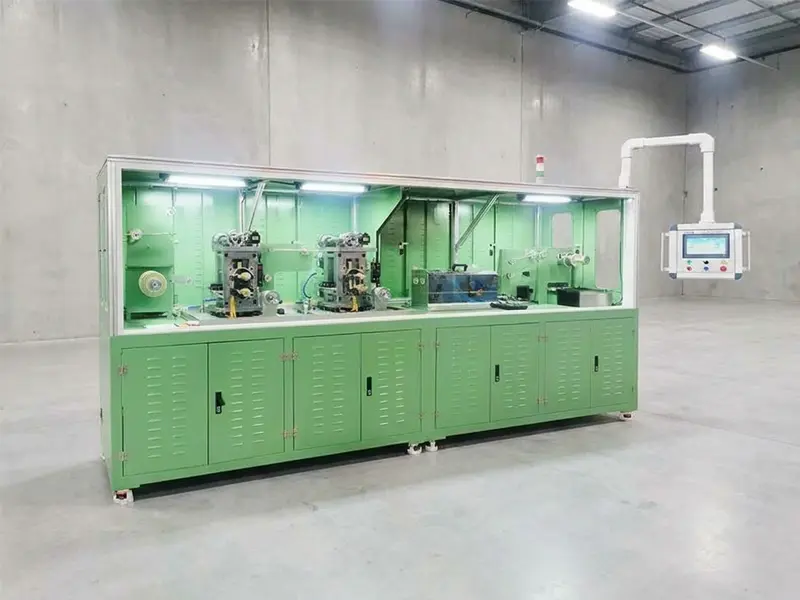

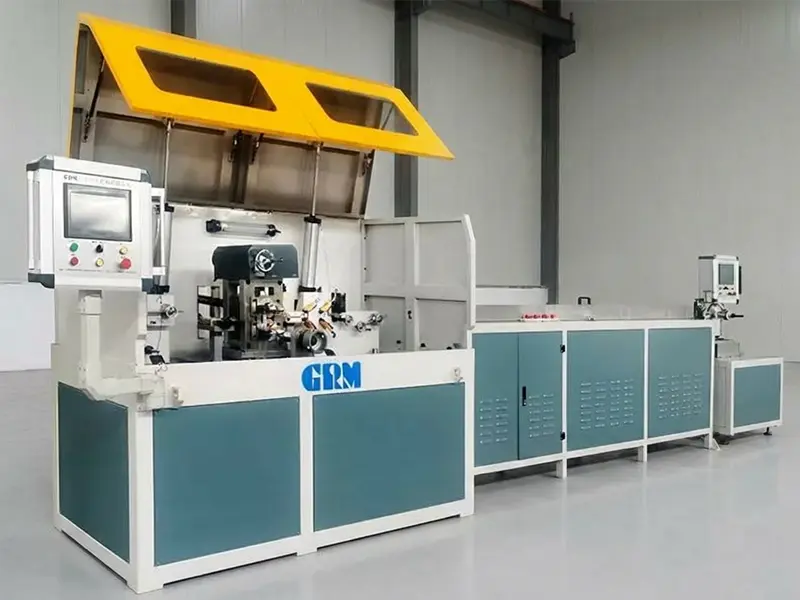

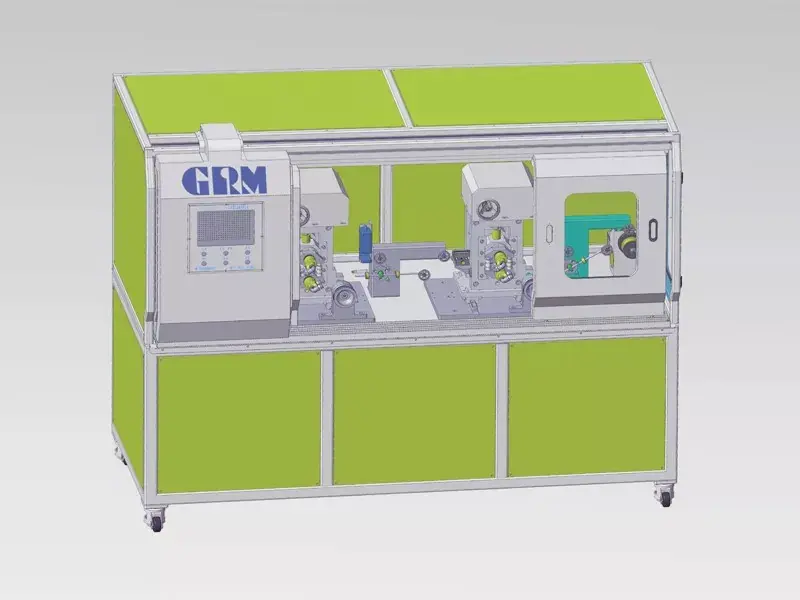

Hoge precisie micro-vlakke draadwalserij

De China High-Precision Micro Flat Wire Rolling Mill, ontwikkeld door GRM Rolling Mill, is een hoogwaardige precisiebewerkingsapparatuur die speciaal is ontworpen voor het verdunnen en vormen van ultrafijne non-ferrometalen (zoals puur koper, verzilverd / vertind / vernikkeld koperdraad) op gebieden zoals medische draden, elektronische informatie, precisie-instrumenten en hoogwaardige connectoren. Deze apparatuur integreert precisiewalsen, intelligente besturing en productie op hoge snelheid, waardoor het een kernapparaat is voor het bereiken van binnenlandse vervanging en industriële verbetering van microfijne platte draden.

Stuur onderzoek

Productomschrijving

De GRM-walserij is een hoogwaardige, uiterst nauwkeurige micro-vlakdraadwalserij, die een zeer efficiënte continue verwerking van ultrafijne en extrafijne platte non-ferrometalen draden mogelijk maakt. Het integreert precisierollen, intelligente besturing en continue productie, waarbij de nadruk ligt op het voldoen aan de strenge eisen van de elektronische informatie-, precisie-instrumenten-, speciale kabel- en hoogwaardige connectorindustrieën voor microfijne platte draden (zoals puur koper, verzilverd / vertind / vernikkeld koperdraad) in termen van maatnauwkeurigheid, oppervlaktekwaliteit en mechanische eigenschappen.

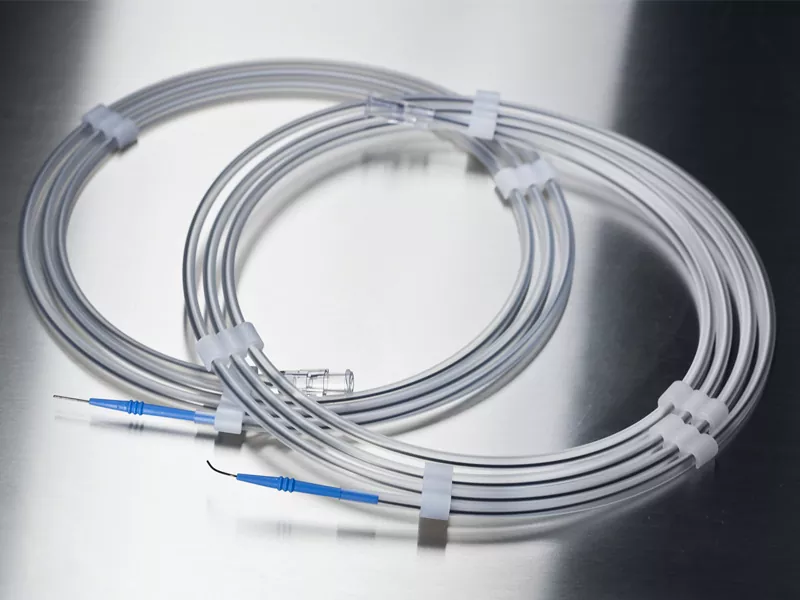

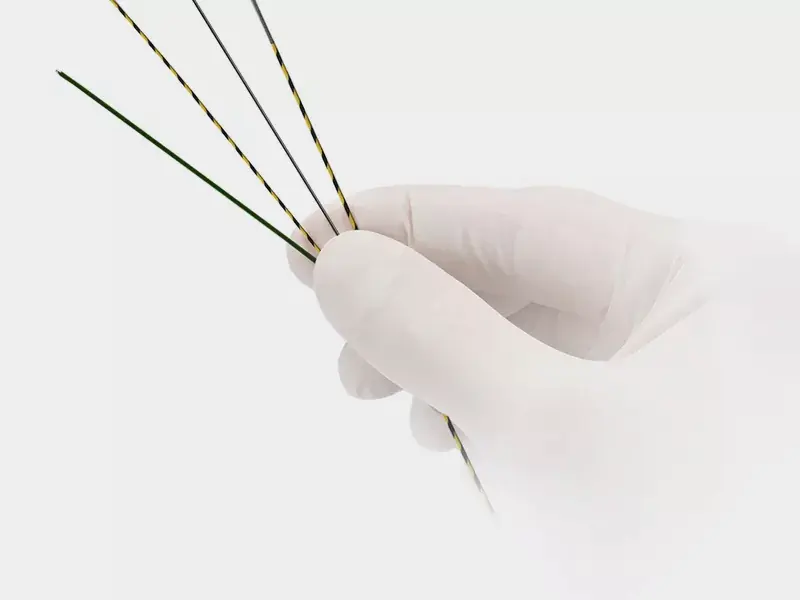

Deze duurzame High-Precision Micro Flat Wire Walserij van de GRM Walserijfabriek is speciaal ontworpen voor het nauwkeurig verdunnen en wikkelen van medische draden, waarbij op stabiele wijze ultrafijne platte draden worden geproduceerd variërend van 0,04 mm tot 0,15 mm, met een maximale mechanische snelheid van 1500 meter per minuut. De belangrijkste ontwerpdoelen zijn het bereiken van een extreem hoge stabiliteit in het productieproces, een uitstekende maatconsistentie en een ononderbroken werking op de lange termijn, waardoor het een belangrijk apparaat is voor het verbeteren van de kwaliteit en productiecapaciteit van microplatte draden.

Belangrijkste voordelen

Een stijf frame en een nauwkeurig rolsysteem zorgen voor minimale rolvervorming bij walsen op hoge snelheid, waardoor dikte- en breedtetolerantiecontrole op micronniveau (μm) wordt bereikt.

Een geoptimaliseerd processmering- en koelsysteem zorgt voor een helder, onbeschadigd draadoppervlak, dat voldoet aan de hoge normen die vereist zijn voor daaropvolgende galvanisatie of directe toepassing.

Het draadwikkelsysteem wordt aangedreven door een servomotor, waardoor een nauwkeurige instelling van de wikkelsteek en omkeerpunten mogelijk is, en automatische aanpassing op basis van de wikkelsnelheid, waardoor een nette en strakke wikkeling wordt gegarandeerd en het instorten en verstrikken van de spoel wordt voorkomen.

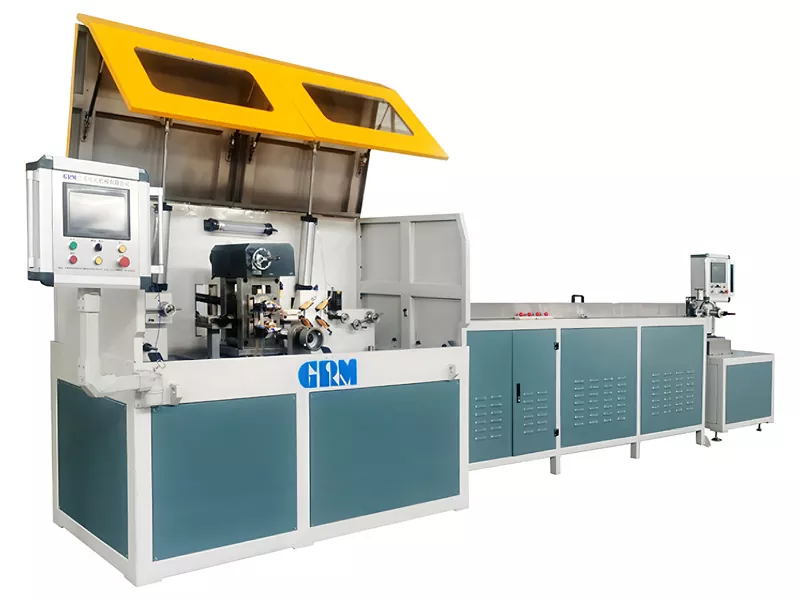

Walserij van edele metalen

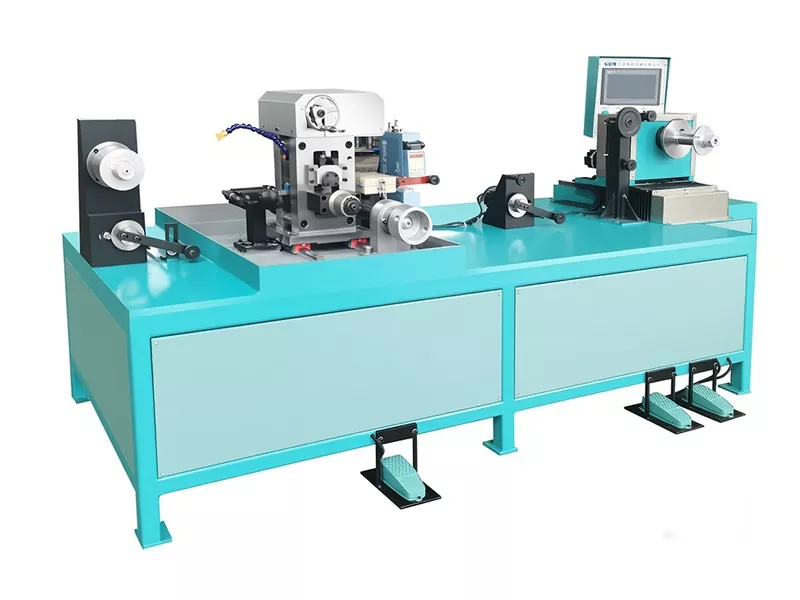

Precisie dubbele walserij met microfilament

Fijne platte draad

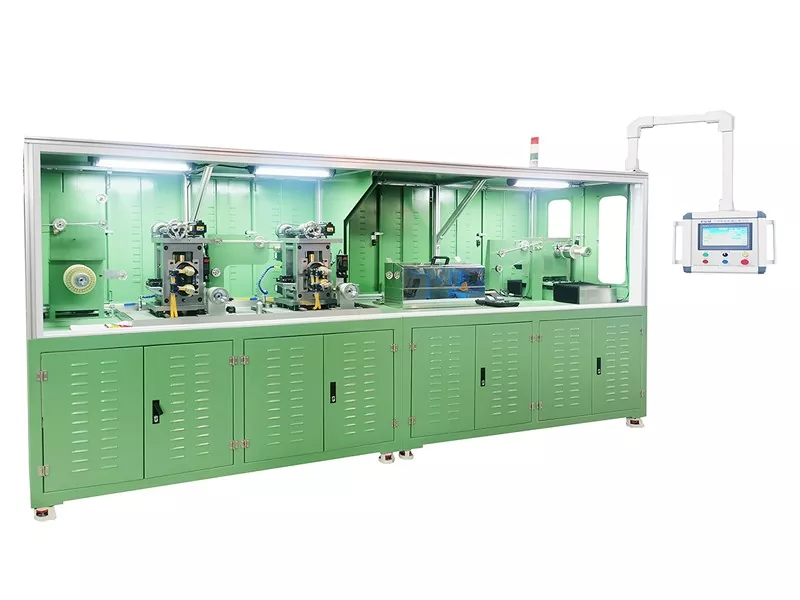

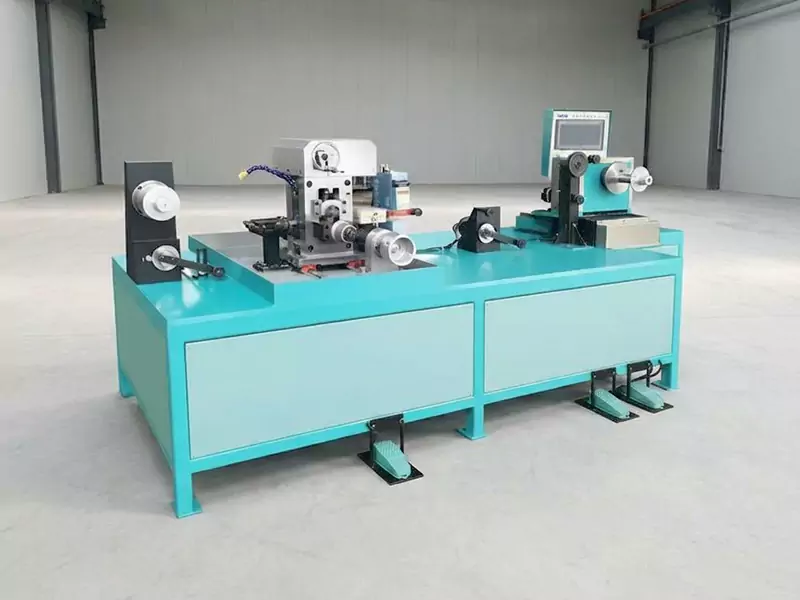

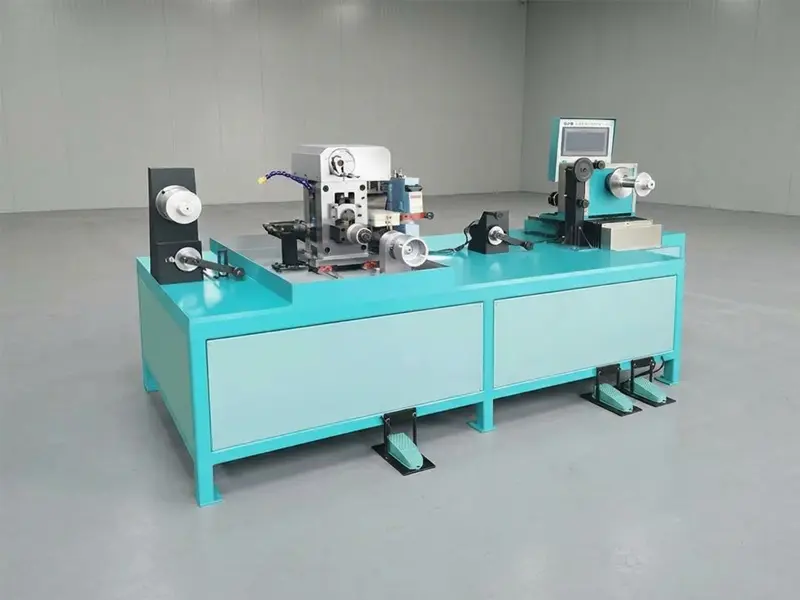

Walserij voor fijne platte draad met medische precisie

Samenvatting van technische parameters

Apparatuurtoepassing	Voor het continu trekken en verzachten van zuiver koperdraad, verzilverd koperdraad, vertind koperdraad en vernikkeld koperdraad
Diameter inlaatdraad	Φ0,15 mm - Φ0,7 mm
Afgewerkte draaddiameter	Φ0,04 mm - Φ0,15 mm
Maximale draadsnelheid	1500m/min
Opnamemethode	Automatische non-stop opname van dubbele rollen, automatisch laden en lossen van rollen
Controle over het leggen van draden	Servomotorbesturing, adaptieve aanpassing
Optionele configuratie	In-line continu-gloeimachine

Flexibele procesconfiguratieopties

Geïntegreerde in-line gloei-eenheid (optioneel): De zeer nauwkeurige micro-platte draadwalserij kan direct worden geïntegreerd met een continu gloeiapparaat op de walslijn om een onmiddellijke verzachtingsbehandeling van de draad te bereiken.

Gegloeide draaddiameter: Φ0,04 - Φ0,15 mm
Maximale gloeisnelheid: 1500 m/min (gesynchroniseerd met walssnelheid)
Maximale gloeispanning: DC 60V

Deze configuratie elimineert de offline gloeistap, waardoor het risico op oppervlakteoxidatie en schade veroorzaakt door secundaire verwerking wordt verminderd en het productieproces wordt vereenvoudigd.

De GRM-walserij met hoge precisie micro-vlakdraadwalserij is niet alleen een verwerkingsmachine, maar een strategische partner voor het verbeteren van de concurrentiepositie van producten en het bereiken van lean manufacturing. Het helpt klanten de kosten per eenheid effectief te verlagen, de leveringscycli te verkorten en snel te reageren op de marktvraag naar hoogwaardige microplatte draden door stabiele, hoogwaardige output, extreem hoge productiecontinuïteit en flexibele procesaanpassingsmogelijkheden te bieden.

GRM Walserij kan oplossingen op maat en uitgebreide technische ondersteuning bieden op basis van uw specifieke materialen, doelspecificaties en capaciteitsvereisten. Neem nu contact met ons op!
