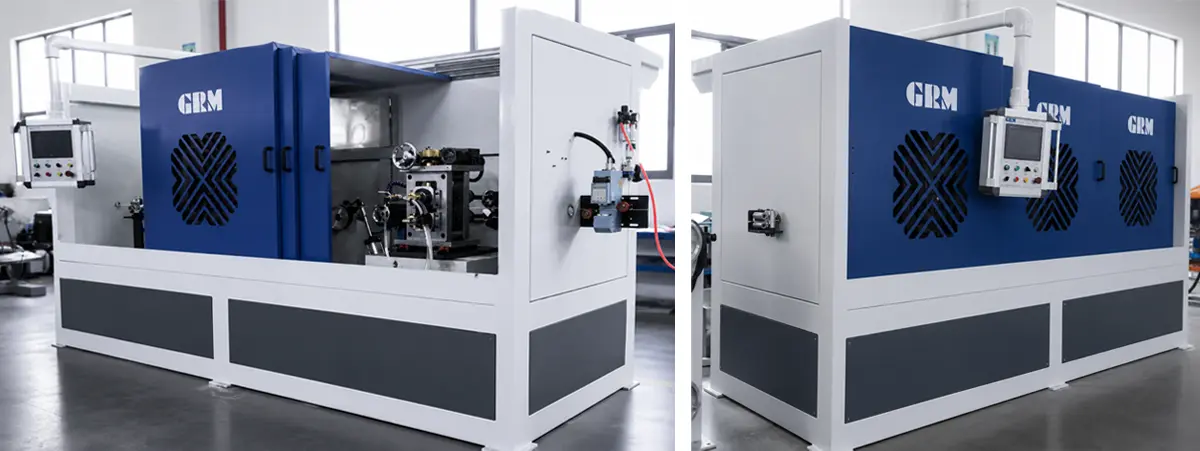

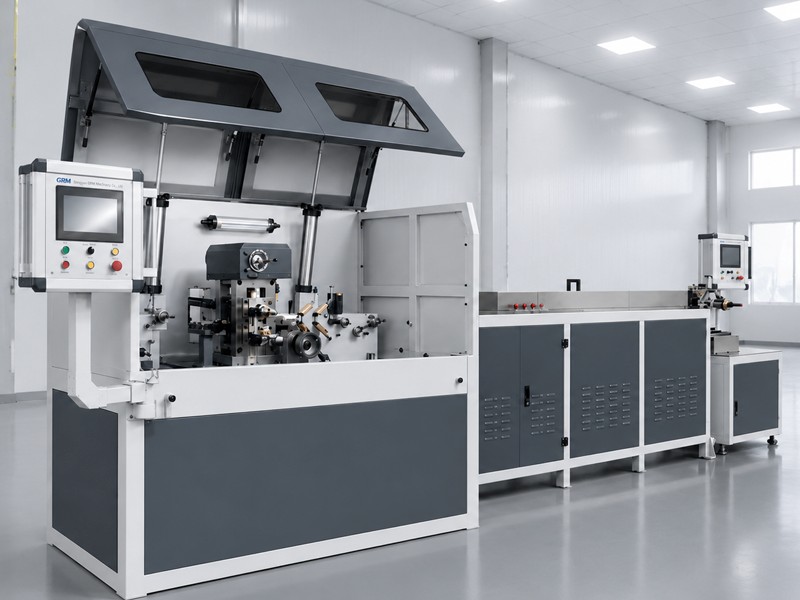

Rechthoekige draadmicro-roleenheid

GRM Rechthoekige Draad Micro Rolling Unit is ontworpen voor het nauwkeurig rollen van fijne ronde metaaldraad tot zeer nauwkeurige rechthoekige draad door middel van een continu koudwalsproces met meerdere doorgangen.
Het systeem is ontwikkeld voor de productie van fijne rechthoekige draad voor miniatuurspoelen, precisiewikkelgeleiders, platte draadcomponenten voor medische voerdraden, geleidende sensorelementen en andere microgeprofileerde metalen onderdelen die stabiele afmetingen en een schone oppervlakteconditie vereisen.
Als gespecialiseerde fabrikant van precisiewalsapparatuur biedt GRM op maat gemaakte microwalsoplossingen voor koperdraad, gelegeerd draad en andere fijne metalen materialen volgens verschillende productie-eisen.

Stuur onderzoek

Productomschrijving

GRM Micro Rolling Unit is ontworpen voor het continu omzetten van fijne ronde draad inprecisie rechthoekige draadmet een smal diktebereik en een hoge breedte-dikteverhouding.

Het productieproces integreert actieve uitbetaling, rolvervorming in meerdere doorgangen, spanningssynchronisatie, inline dimensionale inspectie, optioneel reinigingssysteem en nauwkeurig opwikkelen van de spoel in één continue productiesequentie.

Vergeleken met conventionele grote walsapparatuur is het microwalssysteem specifiek ontwikkeld voor geleiders van kleine afmetingen, waarbij de reproduceerbaarheid van afmetingen, reductiestabiliteit en oppervlaktekwaliteit de stroomafwaartse vorm-, wikkel- en assemblageprocessen rechtstreeks beïnvloeden.

Productiecapaciteit

De apparatuur is geschikt voor de productie van ultrafijne rechthoekige draad en microplatte geleiders met strikte tolerantiecontrole voor hoogwaardige precisietoepassingen.

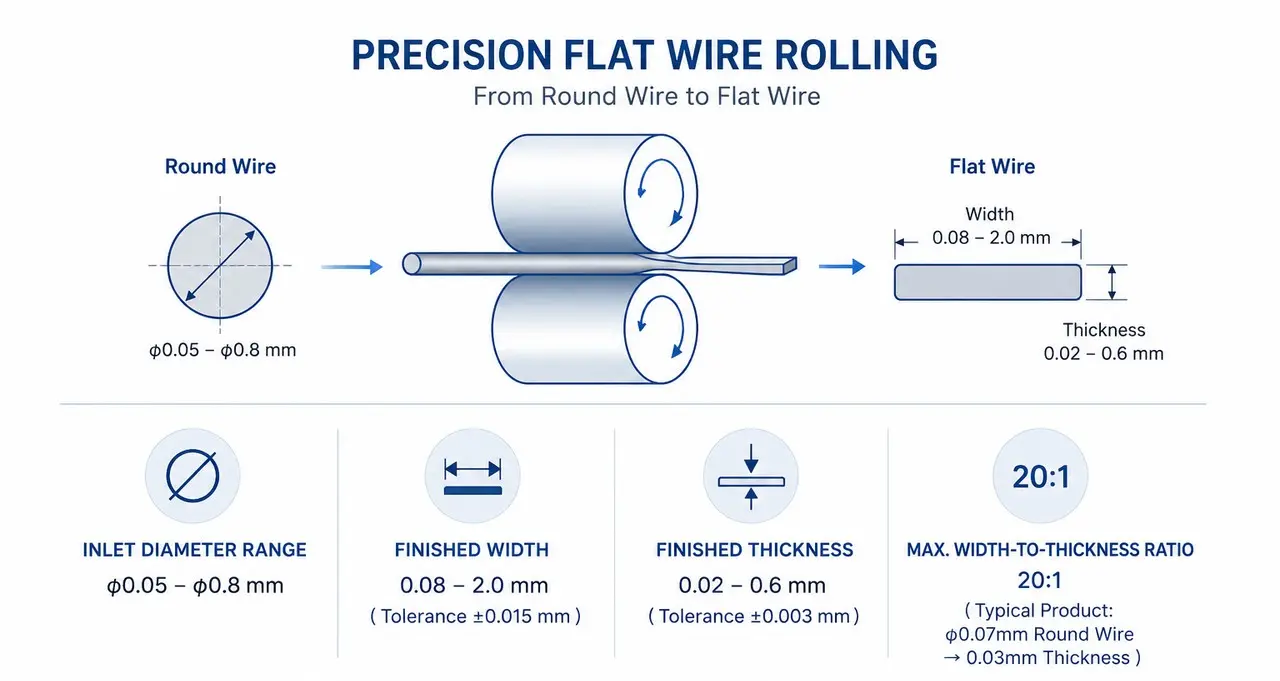

Technische parameters

Technisch artikel	Specificatie / Beschikbare gegevens
Diameter invoerdraad	0,05-0,8 mm
Afgewerkte breedte	0,08-2,0 mm
Afgewerkte dikte	0,02-0,6 mm
Maximale breedte/dikteverhouding	20:1.
Mechanisch ontwerp maximale snelheid	200 m/min.
Koeling en smering	Sproeikoeling met filtratiecirculatiesysteem
Besturingssysteem	HMI-bedieningsinterface met realtime productiemonitoring
Machineconfiguratie	Aangepast volgens projectvereisten

Standaard productiestroom

Actieve uitbetaling

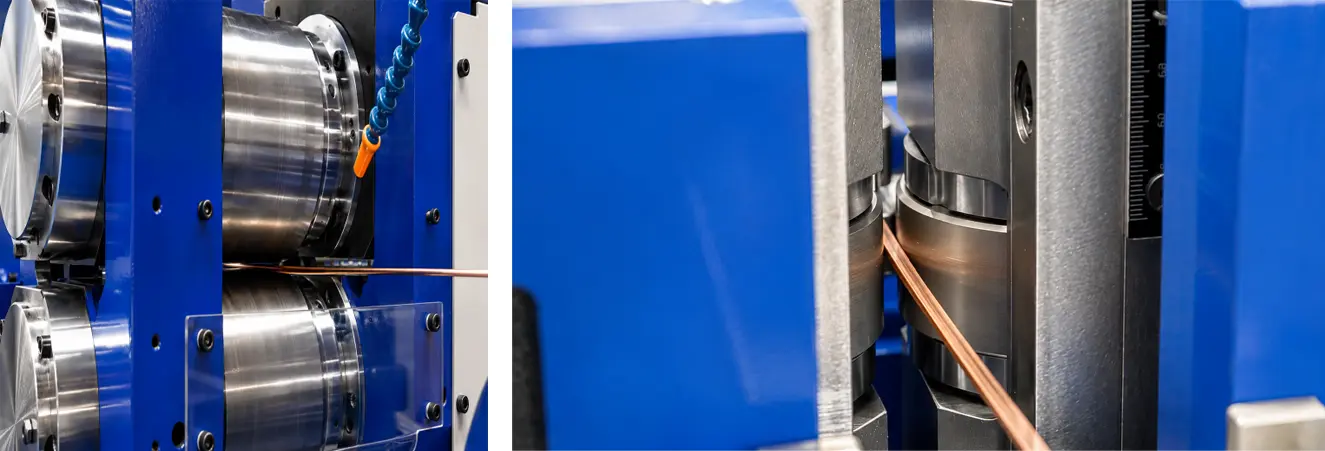

GRM160 walserij
Danser na walserij
Inline-inspectie
GRM90 walserij
Inline reinigen +drogen (optioneel)
Spoeler

Intelligent besturingssysteem

Gecentraliseerd HMI-besturingssysteem voor volledige lijncontrole
Realtime monitoring van walssnelheid, spanning en productiestatus
Snelle aanpassingstoegang voor rollende parametercorrectie
Visuele weergave van het volledige productieproces

Toepassingen

De Rechthoekige Draad Micro Rolling Unit wordt veel gebruikt in industrieën die zeer nauwkeurige, fijne rechthoekige geleiders vereisen.

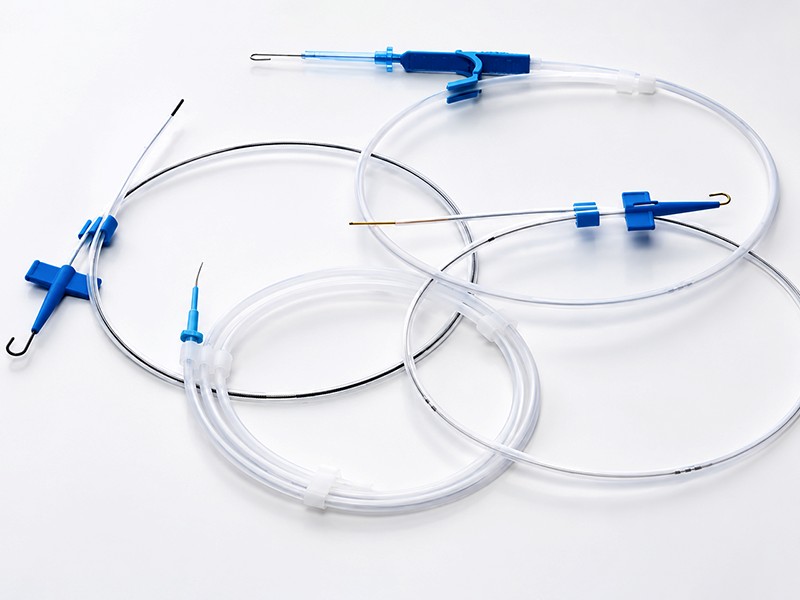

Medische voerdraad platte draad

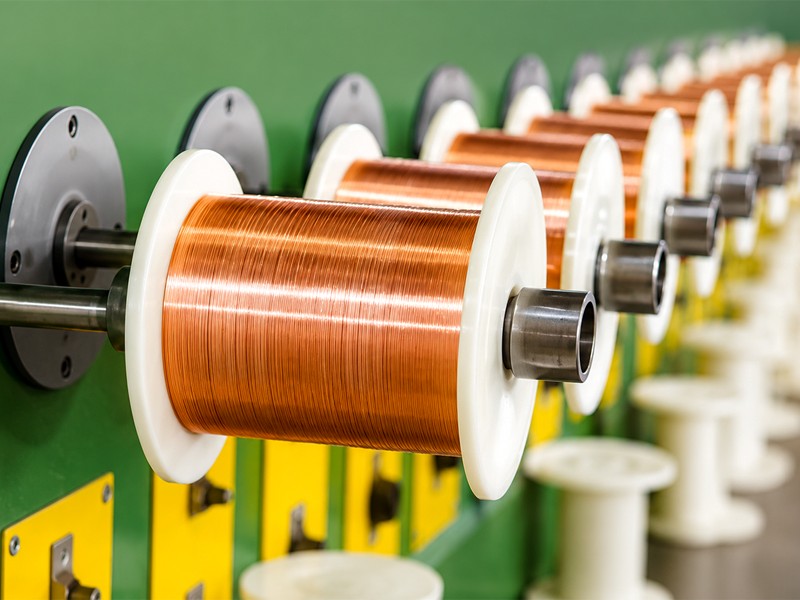

Miniatuurtransformatorwikkelingsgeleiders

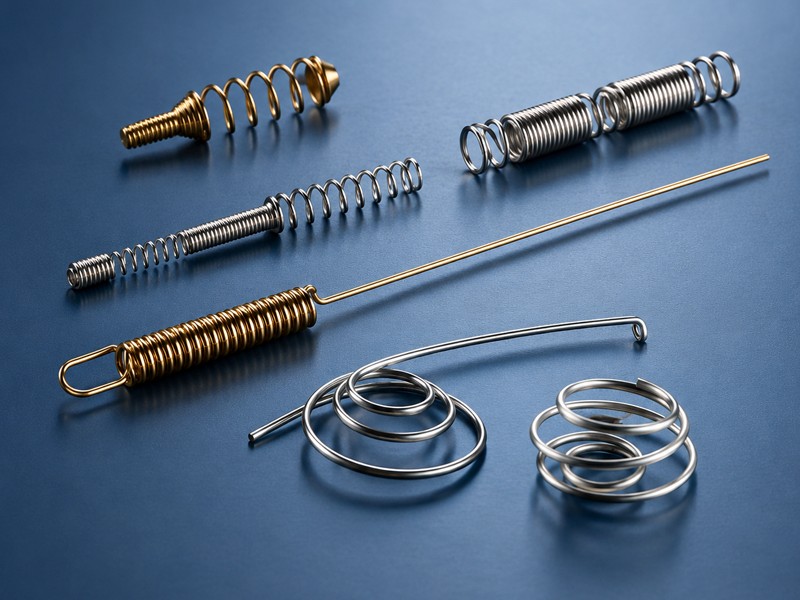

Precisie geleidende veercomponenten

Sensorgeleidende elementen

Productie van hoogwaardige gelegeerde geleiders

Veelgestelde vragen voor inkoop- en engineeringteams

Vraag	Antwoord
Welk materiaal kan de machine verwerken?	De verstrekte bron vermeldt specifiek koperen rondgetrokken draad. Andere materialen moeten worden beoordeeld op kwaliteit, hardheid en reductieschema.
Kan de lijn worden aangepast?	Ja. GRM kan de lijnindeling, inspectiepunten, opnamespecificaties en hulpsystemen aanpassen na ontvangst van het doelproductassortiment.
Welke informatie is vereist voor een offerte?	Materiaal, diameter van de invoerdraad, afgewerkte breedte/dikte, tolerantie, productiesnelheid, spoeltype, beschikbaar vloeroppervlak en vereiste normen.
Is de lijn inclusief inline cleaning?	Ja, het beschreven proces omvat inline reinigen, drogen en sproeivloeistoffiltratie.
Kan GRM een kant-en-klare oplossing leveren?	Ja. GRM kan zorgen voor een productielijn op maat, technisch voorstel, levering, installatiebegeleiding, inbedrijfstelling en trainingsondersteuning.
Welke parameters hebben nog bevestiging nodig?	Rolkracht, geïnstalleerd vermogen, lijnafmetingen, gewicht van de apparatuur, definitieve standaardversie, levertijd en acceptatieprocedure.
