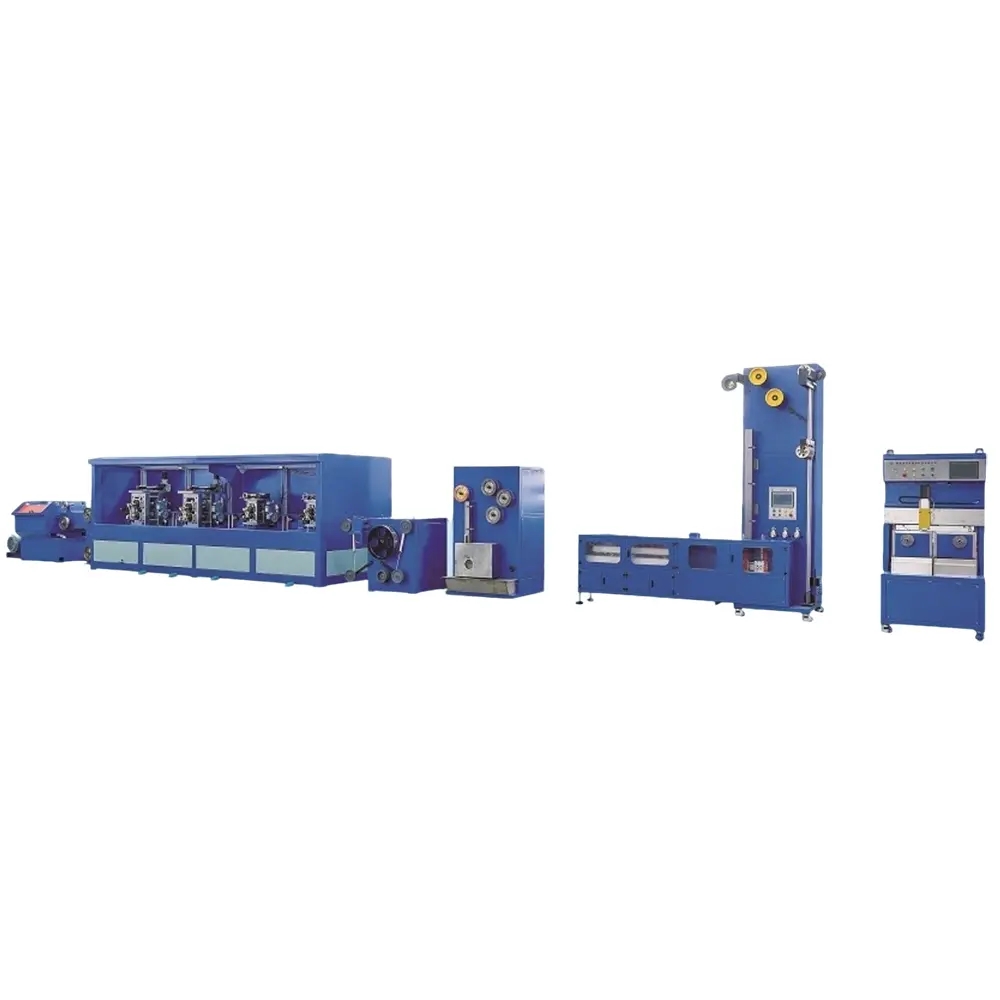

Hoe ultrahoge precisiecontrole van fotovoltaïsche lasbandwalserij te bereiken

       De fotovoltaïsche stripwalserij bereikt voornamelijk ultrahoge precisiecontrole via een uiterst nauwkeurig servobesturingssysteem, een geavanceerd detectie- en feedbackmechanisme en een geoptimaliseerde mechanische structuur, als volgt:

1.Servobesturingssysteem met hoge precisie

       Servomotoraandrijving: De bovenste en onderste rollen van de fotovoltaïsche lasbandwalserij worden meestal bestuurd door uiterst nauwkeurige servomotoren, zoals de servomotoren uit de EA180-serie. Deze servomotoren hebben een hoge resolutie en snelle responskarakteristieken, die de snelheid en positie van de rollen nauwkeurig kunnen regelen, waardoor een volledige synchronisatie van de bovenste en onderste rollen wordt gegarandeerd. De synchronisatienauwkeurigheid kan een zeer hoog niveau bereiken, waardoor de nauwkeurigheid van het rollen van lasstrips wordt gewaarborgd.

       Hoogwaardig regelalgoritme: Door gebruik te maken van geavanceerde motorregelalgoritmen, zoals het krachtige algoritme dat is ingebouwd in de frequentieomvormer uit de EM730-serie, kan het snel reageren op spanningsschommelingen en de spanningsstabiliteit nauwkeurig regelen. Door het real-time monitoren en aanpassen van de output van de motor is het mogelijk om spanningsveranderingen veroorzaakt door verschillende factoren tijdens het walsproces effectief te compenseren, waardoor de maatnauwkeurigheid van de gelaste strip wordt gegarandeerd.

2.Geavanceerd detectie- en feedbackmechanisme

       Online detectieapparatuur: uitgerust met uiterst nauwkeurige online detectie-instrumenten, zoals laserbreedtemeters, online diktemeters, enz. Deze instrumenten kunnen de breedte, dikte en andere dimensionale parameters van de lasstrook in realtime bewaken, met een detectienauwkeurigheid tot micrometers. De laserbreedtemeter kan bijvoorbeeld online de breedte van de lasstrook meten en de gegevens in realtime in het microcontrollersysteem invoeren.

       Terugkoppelingscontrole met gesloten lus: Gebaseerd op gegevensfeedback van online detectieapparatuur, gebruikt de walserij een gesloten controlesysteem. Wanneer wordt gedetecteerd dat de maatafwijking van de lasstrook de ingestelde waarde overschrijdt, zal het besturingssysteem het afwijkingssignaal automatisch terugkoppelen naar de servomotor of een andere actuator, zoals het microcontrollersysteem dat de stappenmotor aanstuurt. Via de transmissieapparaten zoals het wormwielmechanisme en de schroefstang worden de druk, de afstand of de snelheid van de walserij nauwkeurig aangepast om een ​​nauwkeurige controle van de lasstrookgrootte te bereiken.

3.Geoptimaliseerd mechanisch structuurontwerp

       Walserijverwerking met hoge precisie: de walserij is een belangrijk onderdeel van de walserij voor fotovoltaïsche lasstrips en de verwerkingsnauwkeurigheid ervan heeft rechtstreeks invloed op de kwaliteit van de lasstrip. De walserij maakt gebruik van uiterst nauwkeurige verwerkingstechnologie, met een lage oppervlakteruwheid (zoals Ra ≤ 0,02 μm) en een hoge vormnauwkeurigheid, waardoor uniforme en consistente openingen tussen de walserijen worden gegarandeerd, waardoor de dikte- en breedtenauwkeurigheid van de lasstrook wordt gegarandeerd.

       Compensatiemechanisme voor walsslijtage: Om de slijtage van de walserij tijdens langdurig gebruik te compenseren, is voor de walserij een overeenkomstig compensatiemechanisme ontworpen. Mechanische slijtage kan bijvoorbeeld worden gecompenseerd door de elektronische overbrengingsverhouding van de bovenste en onderste rollen nauwkeurig af te stemmen, waardoor de rolnauwkeurigheid van de rollen altijd op een hoog niveau blijft.

       Stabiele framestructuur: het frame van de walserij maakt gebruik van materialen met hoge sterkte en hoge stijfheid en een structureel ontwerp, zoals een integrale gietstructuur, die trillingen en vervorming tijdens het walsproces effectief kan verminderen. De stabiele framestructuur biedt betrouwbare ondersteuning voor de walserij en helpt de positionele nauwkeurigheid en bewegingsnauwkeurigheid van de walserij te garanderen, waardoor een uiterst nauwkeurig walsen van de gelaste strip wordt bereikt.

       Automatische drukaanpassingsinrichting: Sommige walserijen zijn uitgerust met automatische drukaanpassingsinrichtingen, zoals een systeem dat bestaat uit een wormwielmechanisme en een schroefstang, die de druk van de walserij automatisch kan aanpassen aan de maatdetectiegegevens van de lasstrook, zodat de breedte en dikte van de lasstrook voldoen aan de nauwkeurigheidseisen en maatafwijkingen veroorzaakt door onstabiele druk worden vermeden.
