Hoe kan een complexe profielwalserij het schroot verminderen en toch nauwe toleranties handhaven?

Overzicht

• Definieer complexe profielen en waarom ze moeilijker zijn dan standaardkanalen of eenvoudige buizen.
• Identificeer de meest voorkomende productieproblemen: draaien, buigen, terugveren, oppervlaktedefecten en frequente aanpassingen.
• Leg uitrustings- en opstellingskenmerken uit die de stabiliteit verbeteren: stijfheid, rolontwerpstrategie, geleide vorming en spanningsbeheer.
• Laat zien hoe een volledige lijn (afwikkelen → nivelleren → vormen → rechttrekken → op lengte knippen) de consistentie bevordert.
• Zorg voor een op de koper gerichte checklist, een oplossingstabel en een duidelijke sectie met veelgestelde vragen.

Wat een complexe profielwalserij eigenlijk doet

A Complexe profielwalserijis gebouwd om onderdelen te vormen met meerdere stralen, stappen, lippen, offsets en functionele kenmerken – vaak in één enkele doorgang – terwijl u de geometrie over lengte, breedte en dikte controleert. Vergeleken met eenvoudigere vormen versterken complexe profielen kleine variaties: een kleine verandering in stripdikte, spoelset, smering of uitlijning van de ingang kan zichtbaar worden als draaiing, "glimlach", buiging of ongelijkmatige flenshoogtes.

Het belangrijkste doel is niet alleen ‘het vormen van de vorm’. Het doet ditvoorspelbaar, ploeg na ploeg, spoel na spoel – zonder voortdurend handmatig aanpassingen. Dat is waar freesstijfheid, standuitlijning, rolgereedschapsstrategie en procescontrole een stabiele lijn van een stressvolle lijn scheiden.

De pijnpunten achter ‘Perfect op papier’-profielen

Complexe secties mislukken vaak op voorspelbare manieren. Dit zijn de problemen die kopers het meest noemen als ze oudere apparatuur vervangen of de productie opschalen:

• Draai en camber:Het profiel roteert over de lengte of buigt zijwaarts, waardoor er stroomafwaarts montageproblemen ontstaan.
• Golving en buiging:Inconsistente vormenergie of restspanning zorgt ervoor dat een onderdeel niet plat blijft liggen of netjes in elkaar wordt gezet.
• Terugveringsdrift:De “zelfde instelling” levert niet dezelfde afmeting op, vooral niet als de spoeleigenschappen veranderen.
• Randscheuren en oppervlaktesporen:Het te veel forceren van vroege standen, een slechte rolafwerking of onjuiste smering leidt tot defecten.
• Langzame omschakelingen:Te veel vallen en opstaan ​​inbellen na rolwijzigingen doodt de doorvoer.
• Hoog schroot aan begin/einde van de rol:Entry-instabiliteit en tail-out-effecten zorgen voor verspilling die zich snel opstapelt.

De meeste hiervan zijn geen ‘operatorproblemen’. Het zijn systeemproblemen: uitlijning, stijfheid, geleiding en hoe het vormingspad met stress omgaat.

Hoe de juiste molenopstelling dimensionale afwijkingen oplost

Een goed ontworpenComplexe profielwalserijricht zich eerst op stabiliteit, daarna op snelheid. Het verbetert doorgaans de resultaten door een mix van structureel ontwerp en slimme configuratie – afhankelijk van uw profiel, materiaalbereik en tolerantievereisten.

1) Stijfheid en uitlijning die blijven zitten

• Zeer stijve standaards en stabiele basisstructuren helpen micro-doorbuiging te voorkomen die zich manifesteert als variatie in afmetingen.
• Herhaalbare aanpassingen (met duidelijke schalen of digitale uitlezingen) verminderen de afhankelijkheid van “stamkennis”.
• Consistente lager- en spindelkwaliteit vermindert trillingssporen op gevoelige oppervlakken.

2) Een pad vormen dat stress beheert in plaats van het te forceren

• Progressief vormen verdeelt de vervorming over de stands om randspanning en scheurrisico te verminderen.
• Geleid vormen en goede zijdelingse ondersteuning kunnen verdraaiing voorkomen voordat deze begint.
• Strategisch gebruik van afbraakstandaarden, vinpassages en dimensionering kan de uiteindelijke controle over de geometrie verbeteren.

3) Ingangs- en spanningscontrole die de eerste 50 meter beschermt

• Beter afwikkelen, rechttrekken en nivelleren vermindert de zetting van de spoel en geeft de molen een consistent ‘uitgangsmateriaal’.
• Stabiele geleiding naar de eerste stands verbetert de herhaalbaarheid en vermindert het opstartafval.
• Bij langere lijnen kan geïntegreerde spannings- of snelheidscoördinatie subtiel trekken voorkomen dat complexe kenmerken vervormt.

4) Rechttrekken en post-form-correctie waar het er toe doet

• Inline stijltangen en correctie-eenheden helpen bij het verwijderen van resterende spanningseffecten die buiging en golf veroorzaken.
• Op maat gesneden systemen met betrouwbare metingen verminderen de lengtevariatie en verbeteren de montage achteraf.

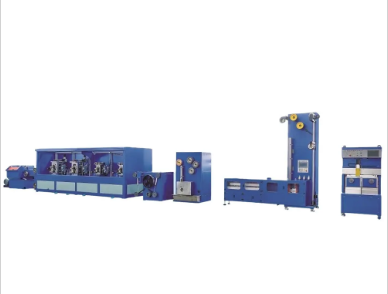

Typische lijnconfiguratie en opties

Veel productielijnen voor complexe profielen hebben dezelfde ‘ruggengraat’ en voegen vervolgens opties toe op basis van tolerantiedoelen en onderdeelgeometrie. Leveranciers houden vanJiangsu Youzha Machinery Co.Ltd.ondersteunen doorgaans configureerbare lijnontwerpen, zodat u apparatuur kunt afstemmen op uw productfamilie in plaats van één profiel te dwingen de regels voor alles te bepalen.

• Afwikkelaar + spoelbehandeling:stabiele voeding, optionele hydraulische expansie, spoelwagen en veiligheidsvergrendelingen.
• Egaliseren / rechttrekken:vermindert het spoelgeheugen en verbetert de invoerconsistentie.
• Voeden en begeleiden:zijgeleiders, invoertafels en uitlijnhulpmiddelen om de eerste stands te stabiliseren.
• Het vormen van stands:volgorde ontworpen rond het profiel; kan aangedreven/niet-aangedreven stands omvatten, afhankelijk van het proces.
• Inline-correctie:stijltangen, draaicontrole of maatvoering, afhankelijk van het profielgedrag.
• Op maat gesneden en rondloop:vliegende afsnijding of stop-start, meten, stapelen en bescherming voor afgewerkte oppervlakken.

Selectiechecklist voor kopers en ingenieurs

Wanneer u machines vergelijkt, kunt u zich gemakkelijk concentreren op de snelheid of het aantal standen. Voor complexe profielen is het een betere aanpak om te evalueren hoe het systeem beschermt herhaalbaarheid en vermindert interventie.

• Profiel familiepasvorm:Vorm je één onderdeel of veel vergelijkbare vormen? Modulaire toolingstrategie kan belangrijker zijn dan pure snelheid.
• Materiaalbereik:Dikte, vloeigrens, coatings en toegestane oppervlaktemarkeringen moeten de rolafwerking en vormaanpak bepalen.
• Tolerantiedoelstellingen:Definieer kritische afmetingen voor de kwaliteit (flenshoogte, baanbreedte, torsie per meter, booglimieten) voordat u de frees specificeert.
• Omschakelingsverwachtingen:Hoe vaak zal de tooling veranderen? Zoek naar herhaalbare instellingen, duidelijke aanpassingsreferenties en efficiënte toegang.
• Werklast operator:Welke aanpassingen worden verwacht tijdens stabiel hardlopen? Je doel is ‘instellen en rennen’, niet ‘oppassen en achtervolgen’.
• Kwaliteitsplan:Bevestig welke meet- en bemonsteringsmethoden u gaat gebruiken (en hoe het lijnontwerp deze ondersteunt).
• After-sales mogelijkheden:Verfijning van het gereedschap, de beschikbaarheid van reserveonderdelen en ondersteuning op afstand kunnen bepalend zijn voor uw uptime op de lange termijn.

Pijnpunten versus praktische tegenmaatregelen

Procesbeheersing en kwaliteitsgewoonten die vruchten afwerpen

Apparatuur is belangrijk, maar discipline vermenigvuldigt de resultaten. De meest stabiele profiellijnen delen een paar gewoonten:

• Opstartroutine:controleer de uitlijning van de ingang, het geleidecontact en de instellingen voor de eerste stand voordat u de snelheid opvoert.
• Controlepunten van het eerste artikel:meet de dimensies die cruciaal zijn voor de kwaliteit vroegtijdig en registreer de uiteindelijke “goede” instellingen.
• Traceerbaarheid van rollen:log spoel-ID, dikte en belangrijkste eigenschappen, zodat u afmetingsafwijking kunt correleren met materiaal.
• Oppervlaktebescherming:houd het rolgereedschap schoon, houd vuil onder controle en bescherm afgewerkte profielen tegen slingeren/stapelen.
• Training die aansluit bij de werkelijkheid:leer operators wat elke aanpassing daadwerkelijk beïnvloedt (draai versus boog versus flenshoogte).

Onderhouds- en gereedschapspraktijken voor herhaalbaarheid

Complexe profielen bestraffen kleine mechanische losheid. Als de herhaalbaarheid plotseling slechter wordt, ligt het vaak niet aan het rolontwerp, maar aan slijtage, speling of vervuiling.

• Controles van lagers en uitlijning:Plan inspecties om vroege loslating op te sporen, zoals trillingen en markeringen.
• Gereedschapsbehoud:bewaar rollen op de juiste manier, bescherm afgewerkte oppervlakken en documenteer de renovatiegeschiedenis.
• Geleidingen en contactoppervlakken:Versleten geleiders kunnen asymmetrische krachten introduceren die draaiing veroorzaken.
• Smering en netheid:consistente smering vermindert hitte en oppervlakteschade; reinheid voorkomt ingebedde krassen.
• Bereidheid reserveonderdelen:kritische slijtagecomponenten verminderen de stilstandtijd en voorkomen “tijdelijke reparaties” die de kwaliteit aantasten.
