Hoe profiteert MBB-ronde draadproductie van zonne-PV-lintmachine?

In een moderne productiefaciliteit voor zonnecellen wordt een dunne koperdraad, nauwelijks dikker dan een mensenhaar, getrokken, uitgegloeid en bedekt met een precieze laag soldeer. Dit is ronde MBB-draad (Multi-Busbar), de kritische verbinding die de stroom van duizenden individuele fotovoltaïsche cellen naar de rand van het zonnepaneel transporteert. De productie van deze draad is een wonder van precisietechniek, waarbij toleranties in microns worden gemeten en de consistentie niet onderhandelbaar is. Elke afwijking in diameter, laagdikte of mechanische eigenschappen kan het rendement van het gehele zonnepaneel verminderen. Dit is de veeleisende wereld van de productie van fotovoltaïsche interconnecties, en hier bewijst de Solar PV Ribbon Machine zijn essentiële waarde.

DeZonne-PV-lintmachineis een gespecialiseerd stuk productieapparatuur dat meerdere processen integreert in één doorlopende lijn. Het trekt de draad, controleert de treksterkte door middel van uitgloeien en brengt een uniforme soldeerlaag aan. De introductie van een zonne-PV-lintmachine in een MBB-productielijn voor ronde draad is niet alleen een stapsgewijze verbetering; het is een transformatie. De precisiebedieningen van de machine verminderen de diametervariatie, het geavanceerde gloeisysteem zorgt voor consistente mechanische eigenschappen en de coatingtechnologie zorgt voor een uniforme soldeerdikte over de gehele lengte van de draad. Deze verbeteringen vertalen zich direct in MBB-ronddraad van hogere kwaliteit, wat op zijn beurt leidt tot efficiëntere zonnepanelen en lagere productiekosten. Dit artikel onderzoekt de specifieke manieren waarop een zonne-PV-lintmachine de productie van MBB-ronddraad ten goede komt, waarbij de technische principes, procesinnovaties en praktijkresultaten worden onderzocht die het tot een onmisbaar hulpmiddel voor de zonne-energie-industrie maken.

Inhoudsopgave

• 1. Wat is MBB-ronde draad en waarom is het belangrijk bij zonnepanelen?
• 2. Wat is een zonne-PV-lintmachine en hoe werkt deze?
• 3. Hoe verbetert de precisietrekcontrole de consistentie van de draaddiameter?
• 4. Hoe zorgt het gloeiproces voor consistente mechanische eigenschappen?
• 5. Hoe vermindert de uniformiteit van de coating defecten en verbetert de celverbinding?
• 6. Wat zijn de productievoordelen in de praktijk van het gebruik van een PV-lintmachine op zonne-energie?
• 7. Veelgestelde vragen (FAQ)
• 8. Conclusie

1. Wat is MBB-ronde draad en waarom is het belangrijk bij zonnepanelen?

Om de voordelen van de Solar PV Ribbon Machine te begrijpen, moeten we eerst het product begrijpen dat het produceert: MBB ronde draad. MBB, of Multi-Busbar, verwijst naar een celarchitectuur waarbij meerdere dunne draden worden gebruikt om stroom uit de zonnecel te verzamelen, in tegenstelling tot het traditionele ontwerp van het gebruik van 3 of 4 dikkere, platte linten. Deze architectuur is een belangrijke vooruitgang in de zonneceltechnologie. Door het aantal rails te vergroten, wordt het stroomverzamelpad verkort, waardoor de serieweerstand wordt verminderd en de algehele celefficiëntie wordt verbeterd. De draden zelf moeten extreem fijn zijn (doorgaans een diameter tussen 0,25 mm en 0,4 mm) en zijn bedekt met een soldeerlegering om de verbinding met de cel te vergemakkelijken.

De overgang naar MBB-ronddraad is gedreven door het niet-aflatende streven naar een hogere efficiëntie van zonnecellen. De verminderde schaduw van de dunnere, ronde draden vergroot het lichtopvangoppervlak van de cel. Het kortere stroompad vermindert weerstandsverliezen, en de fijnere toonhoogte zorgt voor een nauwkeurigere controle van de elektrische output van de cel. Deze voordelen verhogen gezamenlijk de efficiëntie van het zonnepaneel met 1-2%, wat een aanzienlijke winst is in de competitieve zonnemarkt. De productie van MBB-ronddraad is echter aanzienlijk uitdagender dan traditioneel lint. De kleinere diameter en de behoefte aan ultra-precieze diameter en coatingdikte vereisen een nieuw niveau van productiecapaciteit.

De kwaliteit van MBB ronddraad heeft een directe invloed op de prestaties en betrouwbaarheid van het zonnepaneel. Een draad met een inconsistente diameter heeft een variabele weerstand, wat leidt tot hotspots en stroomverlies. Een draad met een ongelijkmatige soldeerlaag zal zwakke soldeerverbindingen veroorzaken, waardoor de mechanische sterkte en betrouwbaarheid van het paneel afnemen. Een draad met de verkeerde treksterkte kan tijdens het hanteren breken. Daarom is de productie van MBB-ronde draad een proces waarbij veel op het spel staat en dat de meest geavanceerde apparatuur vereist. BijJiangsu Goodroller Machinery Co., Ltd.hebben we een zonne-PV-lintmachine ontwikkeld die aan deze veeleisende eisen voldoet, zodat elke meter geproduceerde MBB-ronde draad van de hoogste kwaliteit is.

2. Wat is een zonne-PV-lintmachine en hoe werkt deze?

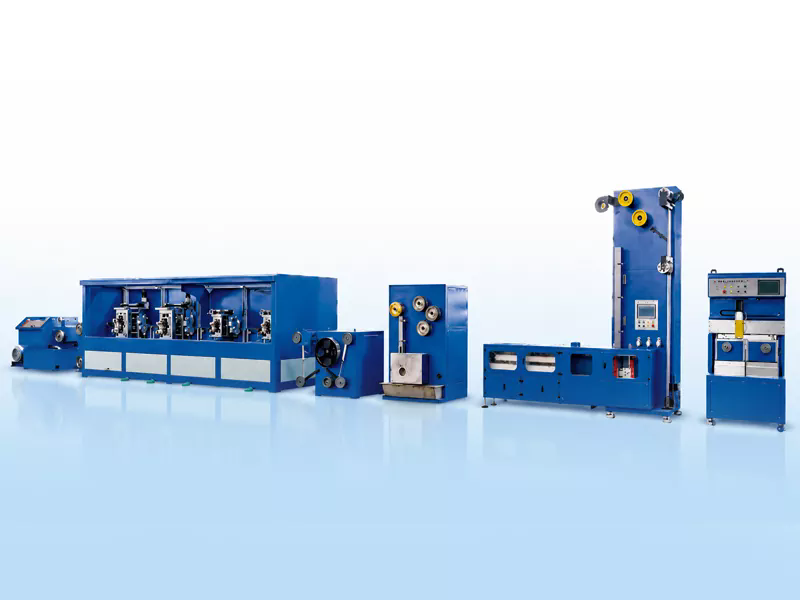

Een Solar PV Ribbon Machine is een gespecialiseerde productielijn die is ontworpen voor de productie van uiterst nauwkeurige verbindingsdraden die worden gebruikt in zonnepanelen, inclusief ronde MBB-draad. Het is geen eenvoudige draadtrekmachine; het is een geavanceerd systeem dat verschillende kritische processen integreert in één continue productielijn. De machine bestaat doorgaans uit vier hoofdfasen: uitbetalen, tekenen, gloeien en coaten. Het proces begint met een spoel koperdraad, die door een reeks trekmatrijzen wordt gevoerd, waarbij elk de diameter verkleint tot de uiteindelijke specificatie. Het trekproces wordt gecontroleerd door een nauwkeurig spanningscontrolesysteem dat een constante trekkracht handhaaft, zodat de draad niet wordt uitgerekt of gebroken.

Na de trekfase komt de draad in het gloeigedeelte. Gloeien is een warmtebehandelingsproces dat de interne spanningen verlicht die worden veroorzaakt door het trekproces, waardoor de ductiliteit van de draad wordt hersteld en de mechanische eigenschappen, zoals treksterkte en rek, worden gecontroleerd. Het gloeigedeelte bestaat doorgaans uit een oven met meerdere zones met nauwkeurige temperatuurregeling, waardoor de gloeiparameters kunnen worden aangepast om de gewenste draadeigenschappen te bereiken. De draad gaat vervolgens door een koelgedeelte voordat hij de coatingfase ingaat. De coating is een cruciale stap, omdat hierbij een uniforme laag soldeerlegering op de draad wordt aangebracht. Het coatingproces wordt doorgaans uitgevoerd met behulp van een hot-dip-methode, waarbij de draad door een bad met gesmolten soldeer gaat. De temperatuur van het bad en de snelheid van de draad worden nauwkeurig gecontroleerd om een ​​consistente laagdikte te garanderen.

Een van de belangrijkste kenmerken van een moderne PV-lintmachine op zonne-energie is de integratie van intelligente besturingssystemen. De gehele productielijn wordt bewaakt en bestuurd door een PLC (Programmable Logic Controller) die de snelheid, spanning, temperatuur en laagdikte coördineert. Dit zorgt ervoor dat de productieparameters binnen de nauwe toleranties blijven die vereist zijn voor hoogwaardige MBB-ronddraad. Onze fabriek bij GRM Rolling Mill heeft onze Solar PV Ribbon Machine ontworpen met de nadruk op precisie, betrouwbaarheid en bedieningsgemak. We begrijpen dat onze klanten een machine nodig hebben die consistent draad van hoge kwaliteit kan produceren, en onze machine is gebouwd om die prestaties te leveren.

3. Hoe verbetert de precisietrekcontrole de consistentie van de draaddiameter?

De meest kritische parameter bij de productie van ronde draad van MBB is de draaddiameter. Zelfs een variatie van enkele microns kan de elektrische en mechanische eigenschappen van de draad beïnvloeden, wat kan leiden tot vermogensverlies of breuk. De Solar PV-lintmachine bereikt een uitzonderlijke diameterconsistentie door een combinatie van precisietrekmatrijzen en geavanceerde spanningscontrole. De trekmatrijzen zijn gemaakt van extreem harde materialen, zoals diamant of wolfraamcarbide, en worden vervaardigd met uiterst nauwkeurige afmetingen. Terwijl de draad door elke matrijs gaat, wordt de diameter ervan met een bepaalde hoeveelheid verkleind. De matrijzen zijn in een volgorde gerangschikt, waarbij elke matrijs de diameter iets verder verkleint. De draad wordt tijdens het trekproces ook gesmeerd om wrijving en slijtage van de matrijzen te verminderen.

Het spanningscontrolesysteem is het andere belangrijke onderdeel van diametercontrole. Als de spanning op de draad te hoog is, zal de draad uitrekken en dunner worden. Als de spanning te laag is, wordt de draad niet goed getrokken, wat leidt tot diametervariaties. De Solar PV Ribbon Machine maakt gebruik van een gesloten spanningscontrolesysteem dat continu de draadspanning bewaakt en de snelheid van de trekkaapstanders aanpast om een ​​constante spanning te behouden. Dit zorgt ervoor dat de draad met een consistente snelheid wordt getrokken, wat resulteert in een uniforme diameter. De spanning wordt ook gecontroleerd tijdens het gloeiproces, terwijl de draad door de oven wordt getrokken. Dit voorkomt dat de draad doorbuigt of breekt als gevolg van thermische uitzetting of krimp.

Een PV-lintmachine op zonne-energie kan doorgaans een diametertolerantie van +/- 2 micron bereiken, wat aanzienlijk beter is dan de +/- 10 micron die typisch is voor conventionele draadtrekmachines. Deze verbeterde consistentie is cruciaal voor MBB-ronddraad. Een draad met een consistente diameter zorgt voor een consistente weerstand, waardoor de zonnecel optimaal efficiënt werkt. Het zorgt ook voor een betrouwbaardere verbinding met de zonnecel, omdat de soldeerverbinding uniformer is. Dit resulteert in een betrouwbaarder en efficiënter zonnepaneel. Onze fabriek heeft een eigen spanningscontrolesysteem ontwikkeld dat in staat is deze nauwe toleranties te bereiken, waardoor onze klanten kunnen beschikken over de hoogwaardige ronde MBB-draad die nodig is voor de volgende generatie zonnecellen.

4. Hoe zorgt het gloeiproces voor consistente mechanische eigenschappen?

Hoewel de diameter van cruciaal belang is, zijn de mechanische eigenschappen van de MBB-ronde draad (de treksterkte, ductiliteit en rek) even belangrijk. Deze eigenschappen bepalen hoe de draad zal presteren tijdens het hanteren, solderen en de levensduur van het zonnepaneel. Als de draad te stijf is, is deze moeilijk te hanteren en kan deze breken tijdens het soldeerproces. Als de draad te zacht is, kan deze doorzakken of gemakkelijk beschadigd raken. Het gloeiproces is verantwoordelijk voor het beheersen van deze eigenschappen. Tijdens het trekken wordt de koperdraad harder en brosser. Het uitgloeiproces verwarmt de draad tot een specifieke temperatuur en koelt deze vervolgens langzaam af, waardoor de metaalkorrels herkristalliseren, de interne spanning wordt verlicht en de ductiliteit van de draad wordt hersteld.

In een PV-lintmachine op zonne-energie is het gloeigedeelte een nauwkeurig gecontroleerde oven met meerdere zones. De draad passeert verschillende zones, elk met een andere temperatuur, om het gewenste gloeiprofiel te bereiken. De temperatuur en de snelheid van de draad door de oven bepalen de uiteindelijke mechanische eigenschappen. De oven is doorgaans uitgerust met een beschermende atmosfeer, zoals stikstof of waterstof, om oxidatie van de draad tijdens het hoge temperatuurproces te voorkomen. Het koelgedeelte dat volgt op de oven is ook ontworpen om een ​​specifieke koelsnelheid te bereiken, wat de korrelstructuur en mechanische eigenschappen verder beïnvloedt.

Laten we eens naar een specifiek voorbeeld kijken: de treksterkte van MBB-ronddraad ligt doorgaans tussen 25 en 35 kg/mm². Als de draad wordt uitgegloeid tot een treksterkte van 28 kg/mm², zal de draad een goede ductiliteit hebben en gemakkelijk te hanteren zijn. Als de draad te weinig wordt uitgegloeid, kan de treksterkte 40 kg/mm² bedragen, waardoor de draad bros wordt. Als de draad te veel wordt uitgegloeid, kan de treksterkte dalen tot 20 kg/mm², waardoor de draad te zacht wordt. De nauwkeurige temperatuurregeling van de Solar PV Ribbon Machine zorgt ervoor dat het uitgloeiproces herhaalbaar en consistent is, waardoor de fabrikant draad kan produceren met de exact vereiste mechanische eigenschappen. Bij Jiangsu Goodroller Machinery Co., Ltd. hebben we uitgebreide ervaring met het ontwerpen van het gloeigedeelte van de Solar PV Ribbon Machine, zodat onze klanten MBB-ronde draad met de vereiste eigenschappen kunnen produceren.

5. Hoe vermindert de uniformiteit van de coating defecten en verbetert de celverbinding?

De laatste cruciale stap bij de productie van ronde draad van MBB is het aanbrengen van de soldeercoating. De coating dient twee doelen: het beschermt de koperdraad tegen corrosie en vergemakkelijkt de verbinding met de zonnecel. De coating moet gelijkmatig en in de juiste dikte worden aangebracht. Als de coating te dun is, biedt deze mogelijk niet voldoende bescherming of vormt deze mogelijk geen goede soldeerverbinding. Als de coating te dik is, kan dit de geleidbaarheid van de draad verminderen en de productiekosten verhogen. De Solar PV Ribbon Machine maakt gebruik van een thermisch coatingproces, waarbij de draad door een bad met gesmolten soldeer gaat. Het soldeer is doorgaans een tin-lood- of tin-lood-zilverlegering, hoewel er ook loodvrije legeringen worden gebruikt. De temperatuur van het bad en de snelheid van de draad worden nauwkeurig gecontroleerd om de gewenste laagdikte te bereiken.

De uniformiteit van de coating wordt bereikt door verschillende mechanismen. De draad wordt vooraf gereinigd en vaak gevloeid voordat hij het soldeerbad ingaat om een ​​goede bevochtiging te garanderen. De badtemperatuur wordt geregeld tot op +/- 2°C om een ​​consistente viscositeit en oppervlaktespanning te behouden. De draad wordt onder een gecontroleerde hoek uit het bad teruggetrokken, wat helpt om overtollig soldeer te verwijderen. De gecoate draad gaat vervolgens door een veegsysteem, zoals een set luchtmessen of keramische ruitenwissers, om overtollig soldeer te verwijderen en een uniforme coating te garanderen. De uiteindelijk beklede draad wordt vervolgens afgekoeld en op een opwikkelspoel gewikkeld.

De volgende tabel vat de belangrijkste procesparameters samen voor het coatinggedeelte van een zonne-PV-lintmachine.

De uniforme coating van de Solar PV Ribbon Machine is essentieel voor de betrouwbaarheid van het zonnepaneel. Een consistente coating zorgt ervoor dat de soldeerverbinding tussen de draad en de zonnecel sterk en uniform is, wat zorgt voor een goed elektrisch contact en mechanische sterkte. Hierdoor wordt de kans op uitval van het zonnepaneel verkleind. Bij Jiangsu Goodroller Machinery Co., Ltd. hebben we het coatinggedeelte van onze Solar PV Ribbon Machine geoptimaliseerd om coating van de hoogste kwaliteit te leveren, zodat de MBB-ronde draad van onze klanten aan de meest veeleisende eisen voldoet.

6. Wat zijn de productievoordelen in de praktijk van het gebruik van een PV-lintmachine op zonne-energie?

De adoptie van een PV-lintmachine op zonne-energie voor de productie van MBB-ronddraad levert een reeks tastbare productievoordelen op. Deze voordelen kunnen worden gemeten in termen van verhoogde opbrengst, verbeterde productkwaliteit en lagere productiekosten. Laten we eens kijken naar de specifieke manieren waarop een Solar PV Ribbon Machine het productieproces verbetert. Een van de belangrijkste voordelen is de vermindering van het uitvalpercentage. De precisie van de Solar PV Ribbon Machine, met name de gesloten regelsystemen, minimaliseert diametervariaties, gloei-inconsistenties en coatingdefecten. Dit resulteert erin dat een groter deel van de draad aan de specificaties voldoet, waardoor de hoeveelheid draad die moet worden afgedankt, wordt verminderd.

Een ander voordeel is de toename van de productiesnelheid. Een moderne PV-lintmachine op zonne-energie kan werken met snelheden van 10-30 meter per minuut, wat aanzienlijk sneller is dan oudere machines. De hoge snelheid, gecombineerd met de betrouwbaarheid van de machine, verhoogt de algehele doorvoer van de productielijn. Hierdoor kunnen fabrikanten voldoen aan de groeiende vraag naar MBB-ronddraad zonder te hoeven investeren in extra productielijnen. De Solar PV Ribbon Machine biedt ook verbeterde procescontrole, waardoor fabrikanten draad met consistente eigenschappen kunnen produceren, ongeacht variaties in grondstoffen of bedrijfsomstandigheden. Dit vermindert de noodzaak van frequente procesaanpassingen en kwaliteitscontroles, waardoor de efficiëntie verder wordt verbeterd.

De echte voordelen van het gebruik van een zonne-PV-lintmachine worden geïllustreerd in de volgende tabel, waarin de prestaties van een typische conventionele productielijn worden vergeleken met een lijn die is uitgerust met een zonne-PV-lintmachine.

Deze cijfers tonen aan dat de Solar PV Ribbon Machine niet slechts een stapsgewijze verbetering is; het is een stapsgewijze verandering in de productie van MBB-ronddraad. De combinatie van verbeterde precisie, hogere snelheid en een lager uitvalpercentage leidt tot een aanzienlijke toename van de productie en een verlaging van de productiekosten. Voor fabrikanten van MBB-ronde draad is investeren in een zonne-PV-lintmachine een strategische zet die hun concurrentievermogen en winstgevendheid kan vergroten. Onze fabriek bij GRM Rolling Mill streeft ernaar onze klanten te voorzien van zonne-PV-lintmachines van de hoogste kwaliteit, waardoor ze deze reële productievoordelen kunnen bereiken.

7. Veelgestelde vragen (FAQ)

Vraag 1: Welke draaddiameters kan een zonne-PV-lintmachine produceren?

Antwoord: Een typische zonne-PV-lintmachine kan ronde MBB-draad produceren in een reeks diameters, doorgaans van 0,20 mm tot 0,50 mm. Het specifieke diameterbereik is afhankelijk van de configuratie van de machine en de gebruikte matrijzen. Onze fabriek in Jiangsu Goodroller Machinery Co., Ltd. biedt machines die kunnen worden aangepast om specifieke diameters te produceren, en we kunnen ook gereedschappen leveren voor een breed scala aan maten. De meest voorkomende diameters voor MBB-ronde draad zijn 0,25 mm, 0,30 mm en 0,35 mm, maar de machine kan indien nodig worden aangepast voor andere maten.

Vraag 2: Welke soorten soldeercoatings kan de Solar PV Ribbon Machine aanbrengen?

Antwoord: De Solar PV Ribbon Machine kan een verscheidenheid aan soldeercoatings aanbrengen, waaronder standaard tin-lood (SnPb) legeringen, loodvrije legeringen (zoals SnAgCu, SnBi en SnAg) en aangepaste legeringen. Het coatingtype wordt bepaald door de samenstelling van het soldeerbad. De machine is ontworpen om met verschillende soldeerlegeringen te werken door de badtemperatuur en de draadsnelheid aan te passen. Onze fabriek kan u adviseren over de beste coatinglegering voor uw specifieke toepassing en kan de benodigde apparatuur leveren.

Vraag 3: Hoe verwerkt de Solar PV Ribbon Machine verschillende draadmaterialen?

Antwoord: De Solar PV Ribbon Machine is voornamelijk ontworpen voor koperdraad, het standaardmateriaal voor fotovoltaïsche verbindingsdraden. De machine kan echter ook andere materialen verwerken, zoals verzilverd koper of aluminium, mits de juiste aanpassingen aan de procesparameters. Het kan zijn dat de teken- en uitgloeiprocessen moeten worden aangepast voor verschillende materialen, en het coatingproces moet worden aangepast aan de specifieke soldeerlegering. Onze fabriek kan de machine aanpassen aan uw specifieke vereisten voor draadmateriaal en coating.

Vraag 4: Wat is de onderhoudsvereiste voor een zonne-PV-lintmachine?

Antwoord: De Solar PV Ribbon Machine is ontworpen voor een betrouwbare werking met minimaal onderhoud. Routineonderhoud omvat het reinigen van de trekmatrijzen, het controleren van het spanningscontrolesysteem en het bewaken van de staat van de riemen en lagers. De gloeioven vereist ook periodieke inspectie en kalibratie van de temperatuursensoren. Het soldeerbad vereist regelmatige reiniging en aanvulling van de soldeerlegering. Onze fabriek biedt een uitgebreide onderhoudshandleiding en biedt technische ondersteuning om klanten te helpen hun machines optimaal te laten presteren.

Vraag 5: Wat is de typische levensduur van een zonne-PV-lintmachine?

Antwoord: Een hoogwaardige Solar PV Ribbon Machine kan een levensduur hebben van 10-15 jaar of langer, afhankelijk van het onderhoudsniveau en de bedrijfsomstandigheden. De belangrijkste componenten die na verloop van tijd mogelijk moeten worden vervangen, zijn onder meer de trekmatrijzen, de verwarmingselementen van de gloeioven en de componenten van het soldeerbad. Onze fabriek in Jiangsu Goodroller Machinery Co., Ltd. biedt een volledig assortiment reserveonderdelen en technische ondersteuning om ervoor te zorgen dat onze machines gedurende hun hele levensduur betrouwbaar blijven werken.

8. Conclusie

De Solar PV Ribbon Machine is een essentieel hulpmiddel voor de productie van hoogwaardige MBB-ronde draad. Dankzij de precisietrekken, het gecontroleerde gloeien en de uniforme coatingmogelijkheden kunnen fabrikanten draad met een uitzonderlijke consistentie produceren, wat leidt tot minder afval, een hogere productiesnelheid en een beter eindproduct. Door te investeren in een Solar PV Ribbon Machine kunnen fabrikanten voldoen aan de groeiende vraag naar zeer efficiënte zonnepanelen, terwijl ze hun productiekosten verlagen en hun ecologische voetafdruk vergroten. De voordelen van de Solar PV Ribbon Machine reiken verder dan de productielijn; ze dragen bij aan de ontwikkeling van efficiëntere en betrouwbaardere zonnepanelen, waardoor de transitie naar een duurzame energietoekomst wordt versneld.

Bij Jiangsu Goodroller Machinery Co., Ltd. streven we ernaar de technologie van de productie van zonne-interconnectdraden te bevorderen. Onze zonne-PV-lintmachines zijn ontworpen met precisie, betrouwbaarheid en bedieningsgemak in gedachten, zodat onze klanten MBB-ronde draad van de hoogste kwaliteit kunnen produceren. Wij nodigen u uit om contact met ons op te nemen voor meer informatie over onze machines en hoe deze uw productieactiviteiten ten goede kunnen komen.

Neem vandaag nog contact op met Jiangsu Goodroller Machinery Co., Ltdom te ontdekken hoe onze Solar PV Ribbon Machine uw MBB-ronddraadproductie kan transformeren.
