Geïntegreerde teken- en rollijn voor precisiekoper platte draad

GRM's geïntegreerde teken- en rollijn voor precisie platte koperdraad is een op maat gemaakte productieoplossing voor platte koperdraad, waarbij draadtrekken, nauwkeurig walsen, online meten en automatische opname in één continu proces worden geïntegreerd. De lijn is ontworpen voor de productie van transformatorgeleiders, de productie van CTC-geleiders, geëmailleerde rechthoekige draad en de productie van platte draad voor EV-motoren en bereikt snelheden tot 400 m/min. Dit geïntegreerde systeem verbetert de efficiëntie en vermindert de materiaalhandling.

Stuur onderzoek

Beoordeling: 5.0

(Beoordeling aantal: 1)

Productomschrijving

De geïntegreerde GRM-trek- en walslijn combineert draadtrekken, precisiewalsen, online meten en automatische opname in één continu productieproces. Het systeem is ontworpen voor de productie van zeer nauwkeurige platte koperdraad die wordt gebruikt in magneetdraad, transformatorgeleider, CTC-geleider en EV-motortoepassingen.

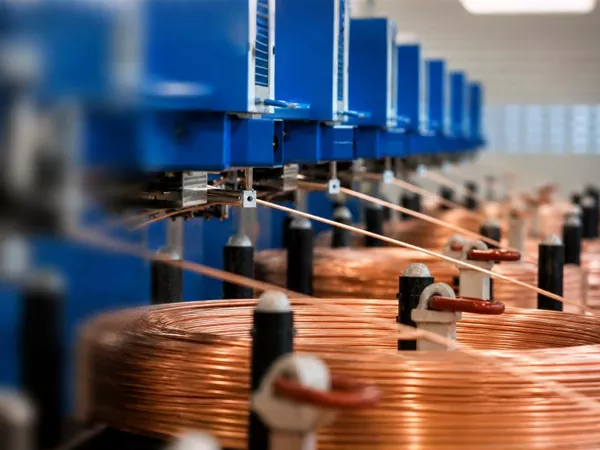

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM geïntegreerde platte draadproductielijn is ontworpen voor continuverwerking van koperdraad tot precisie platte geleidersmet strikte maattoleranties en uitstekende oppervlaktekwaliteit.

Door de teken- en walsprocessen in één productiesysteem te integreren, verbetert de lijn de productie-efficiëntie aanzienlijk, terwijl de handmatige handelingen worden verminderd en de stabiele productconsistentie gedurende lange productiecycli behouden blijft.

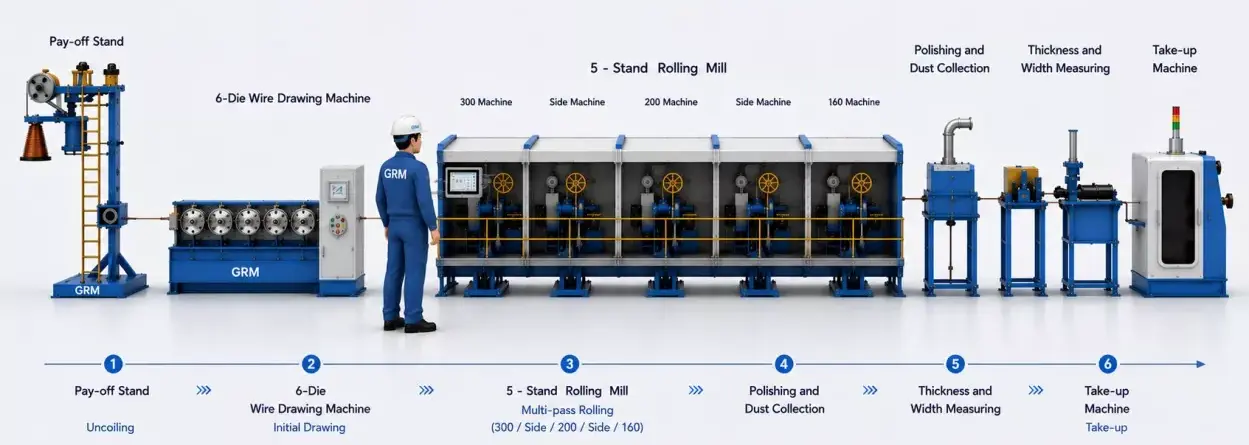

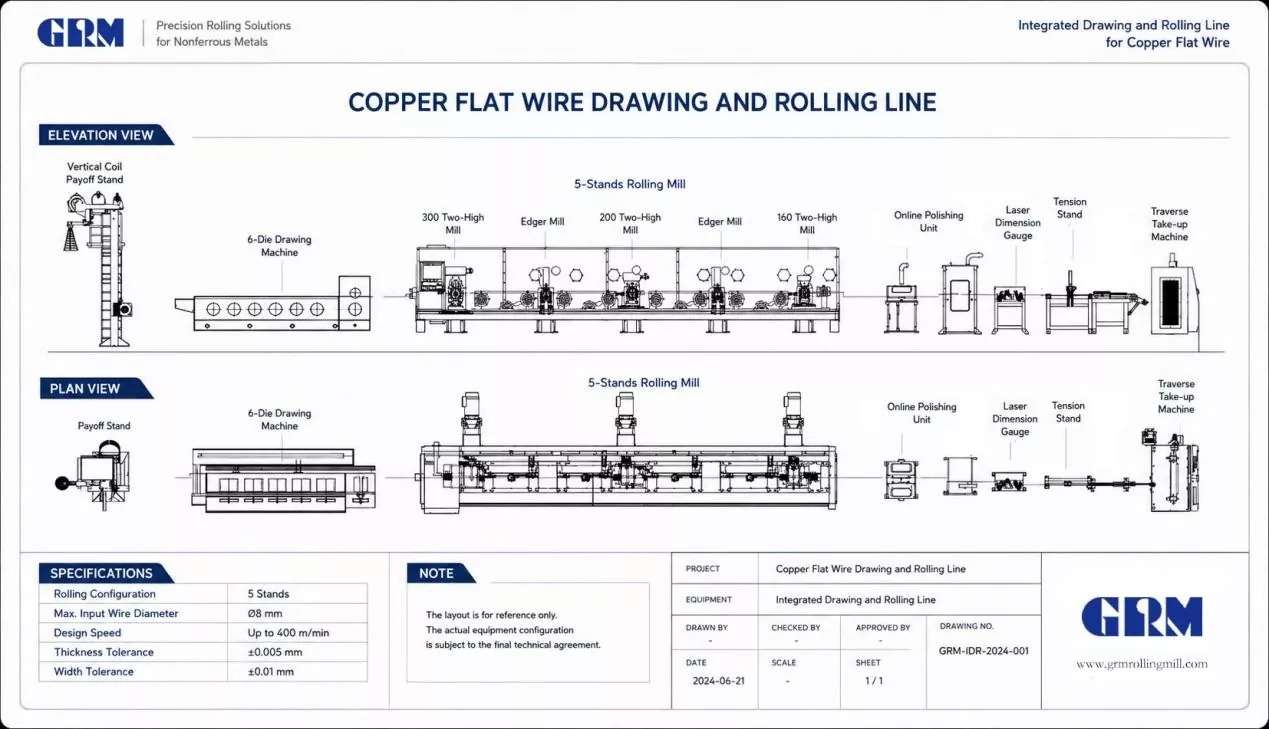

Integrated copper flat wire drawing and rolling line production process

Flexibel en efficiënt ontwerp

Verticale spoeluitbetalingsstandaard: 1 set

DLF6D/500 Zes matrijzen Tekenmachine: 1 set

Twee rollen precisie walserij: 3 sets

Zijwalserij: 2 sets

Online polijst- en stofafzuigapparaat: 1 set

Online dikte- en breedtemeetapparaat: 1 set

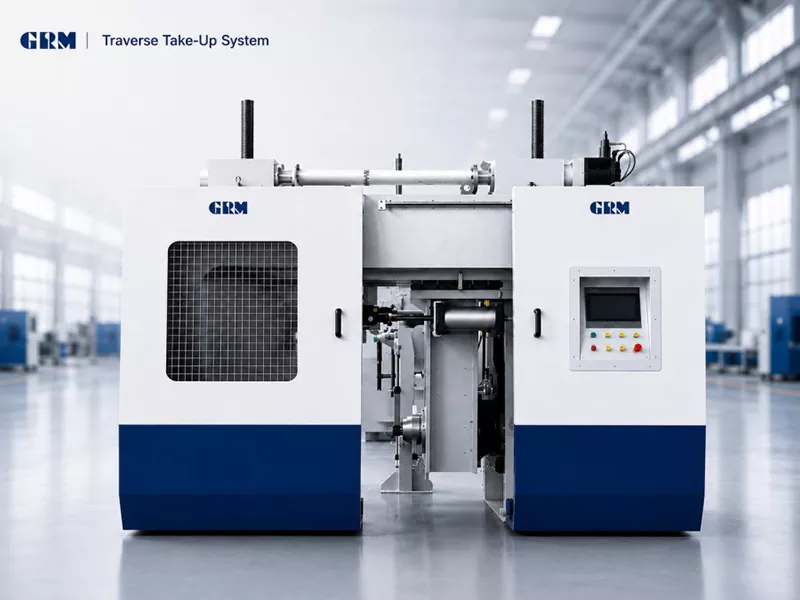

Dwars neem machine op: 1 set

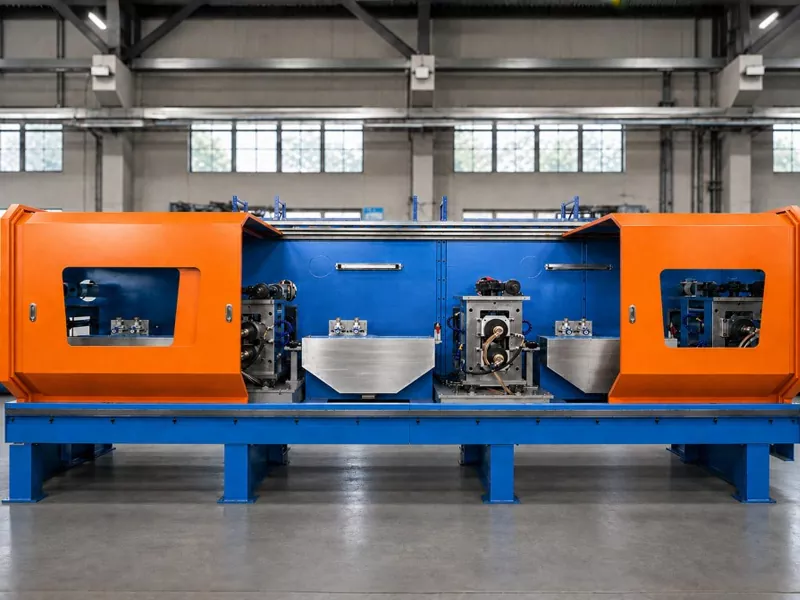

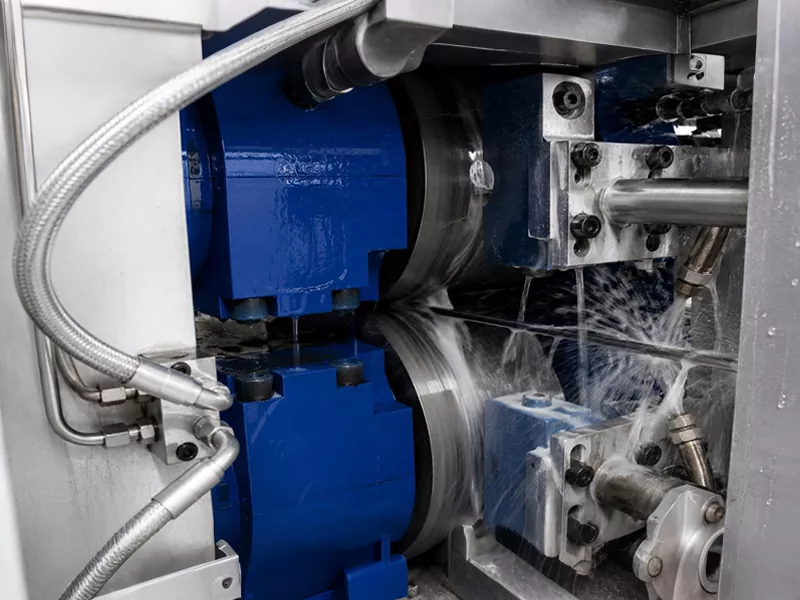

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Complete lijn voor de productie van koperdraad

De geïntegreerde trek- en rollijn voor precisie koperen platte draad is ontworpen voor veeleisende hoge maatprecisie bij de productie van elektrische geleiders. Met een maximale snelheid van 400 m/min is hij zeer geschikt voor grootschalige continue productie van platte koperdraad.

Vergeleken met conventionele stand-alone walsprocessen elimineert de geïntegreerde lijn tussentijdse materiaalhantering en zorgt voor superieure maatconsistentie gedurende de gehele productierun.

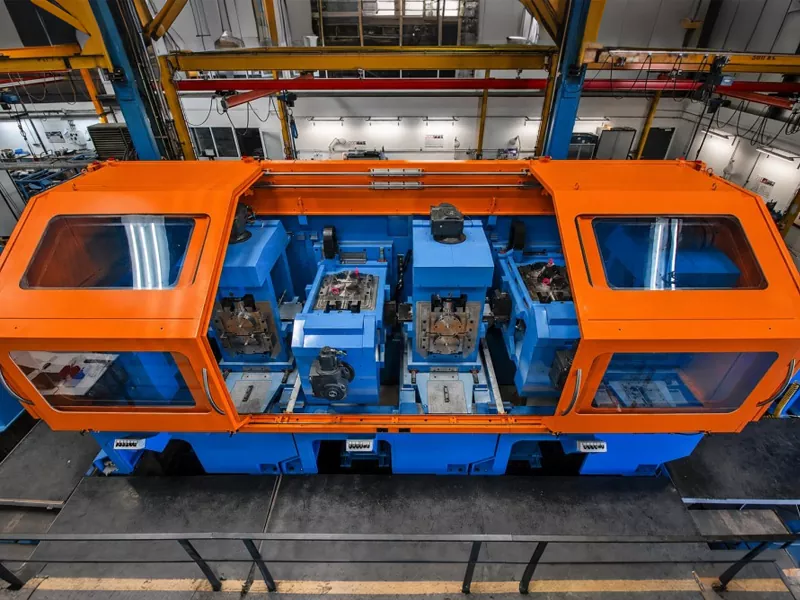

GRM integrated copper flat wire production line with 5-stand rolling mill

* Het productielijnproces kan worden aangepast aan de productafmetingen van de klant

TECHNISCHE SPECIFICATIES

Configuratie Walserij met 5 stands		GRM
Eerste tweehoge molen	Ømm	300
Eerste Edger mil	Ømm	155
Tweede Tweehogemolen	Ømm	200
Tweede Edger mil	Ømm	155
Derde Tweehoge molen	Ømm	160
Ontwerpsnelheid	m/min	400
Maximale Intel-draad	Ømm	8
Afgewerkte toleranties	mm	dikte: ± 0,005 breedte: ± 0,01
Typisch bereik van afgewerkte platte draden	mm	dikte: 2,0-12 breedte: 0,5-4,0

Typische toepassingen

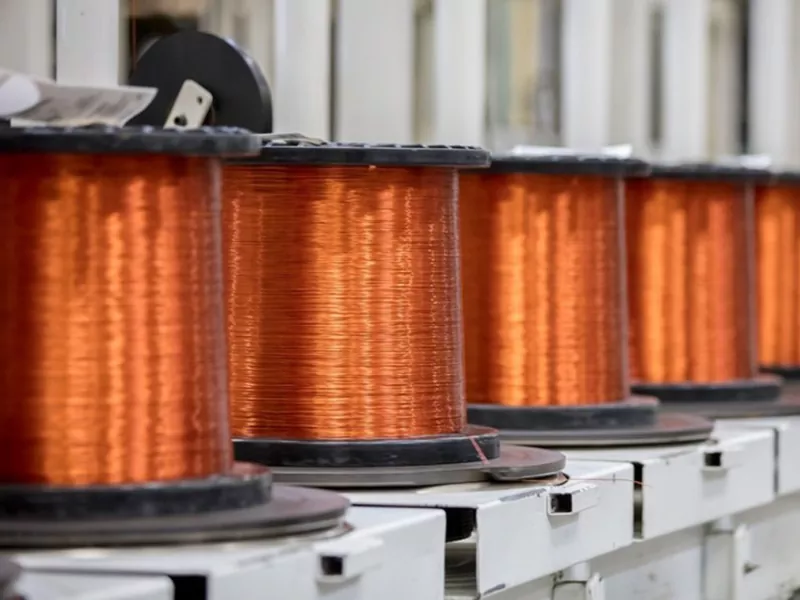

Geëmailleerde rechthoekige magneetdraad

CTC continu getransponeerde dirigent

Haarspeldgeleider van EV-motor

Productie van platte draad voor EV-motoren

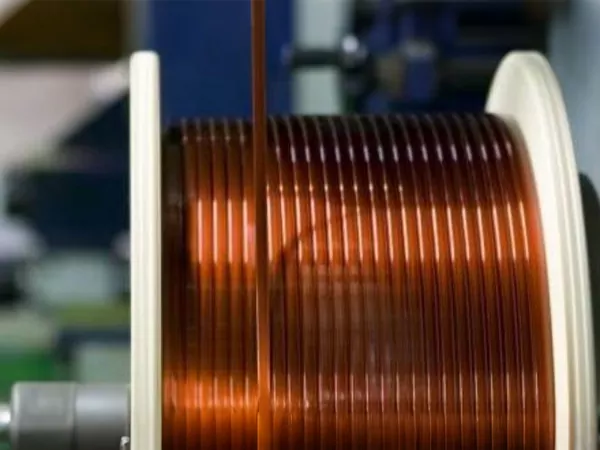

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

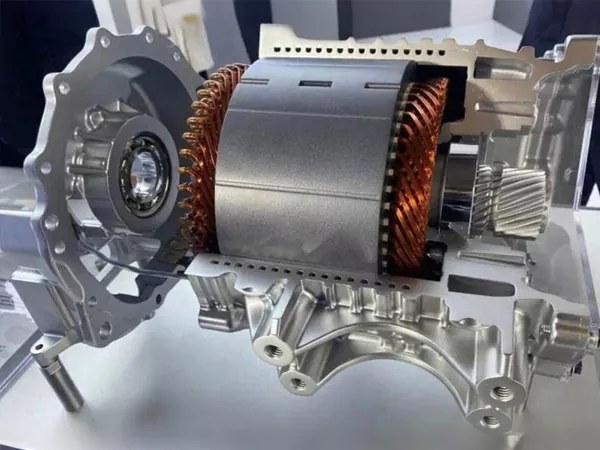

EV motor hairpin conductor flat wire production

Veelgestelde vragen

1. Kan deze productielijn platte koperdraad produceren voor transformatortoepassingen?

Ja, de lijn is ontworpen voor de productie van zeer nauwkeurige platte koperdraad voor transformatorgeleiders, magneetdraad en andere elektrische toepassingen.

2. Kan de geïntegreerde teken- en walslijn voor platte koperdraad worden aangepast?

Ja, GRM biedt op maat gemaakte productielijnoplossingen op basis van uw inputmateriaal, afmetingen van de afgewerkte draad en productievereisten.

3. Welke nauwkeurigheid kan het precisiewalsproces bereiken?

Het systeem kan een diktetolerantie tot ±0,005 mm en een breedtetolerantie tot ±0,01 mm bereiken voor de productie van nauwkeurige platte koperdraden.

4. Waarom kiezen voor een geïntegreerde trek- en walslijn in plaats van aparte machines?

De geïntegreerde productielijn voor platte koperdraad verbetert de efficiëntie, vermindert de materiaalhantering en zorgt voor een stabielere productconsistentie.

Op zoek naar een op maat gemaakte oplossing voor de productie van platte koperdraad?

GRM biedt complete technische oplossingen op basis van uw materiaalspecificatie, afmetingen van de afgewerkte draad en vereisten voor downstream-toepassingen.

Neem contact op met ons engineeringteam voor technisch advies en een aangepast productielijnontwerp.
