Fotovoltaïsche lasbandwalserij

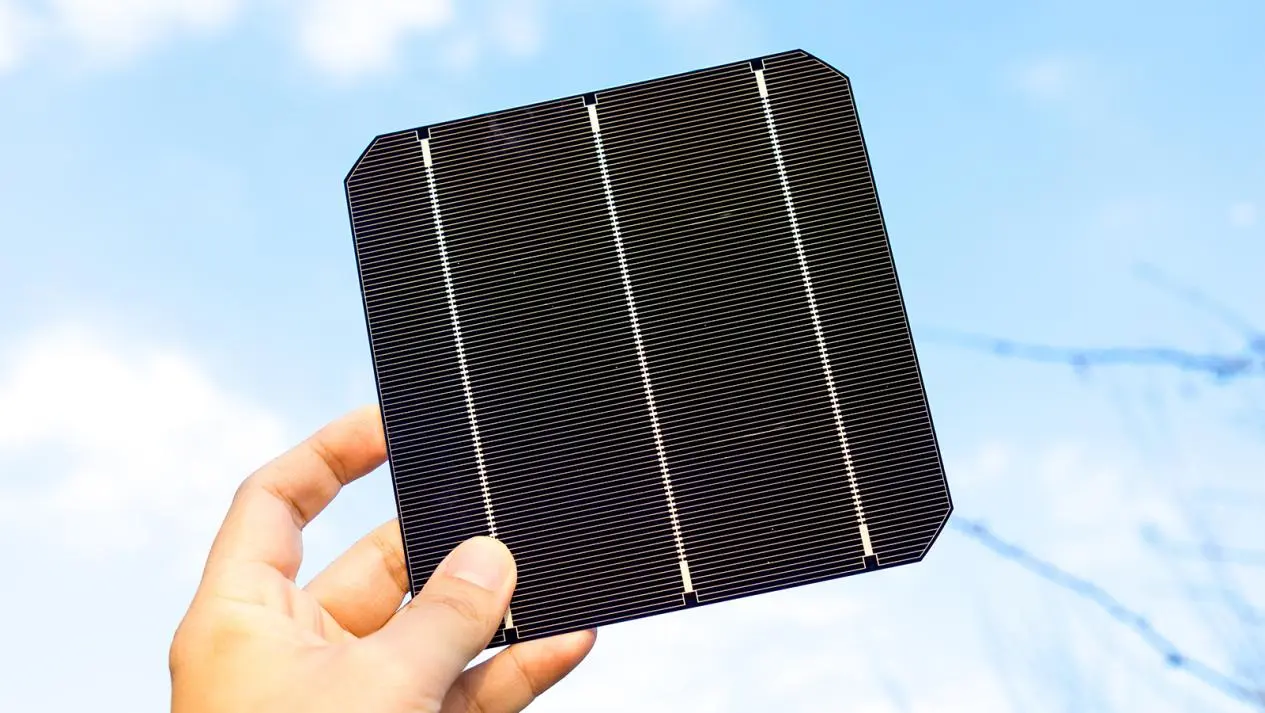

De Chinese fotovoltaïsche lasbandwalserij, geproduceerd door de GRM Rolling Mill-fabriek, is een speciaal plat draadproduct dat wordt gebruikt om zonnecellen in fotovoltaïsche modules aan te sluiten. Het is samengesteld uit kopersubstraat en oppervlaktecoating. Kopersubstraat is meestal zuurstofvrij koper met hoge zuiverheid of T2-rood koper, met een kopergehalte ≥ 99,99% en geleidbaarheid ≥ 98%. Het heeft een goede geleiding en een bepaalde sterkte, wat een efficiënte stroomoverdracht kan garanderen.

Stuur onderzoek

Productomschrijving

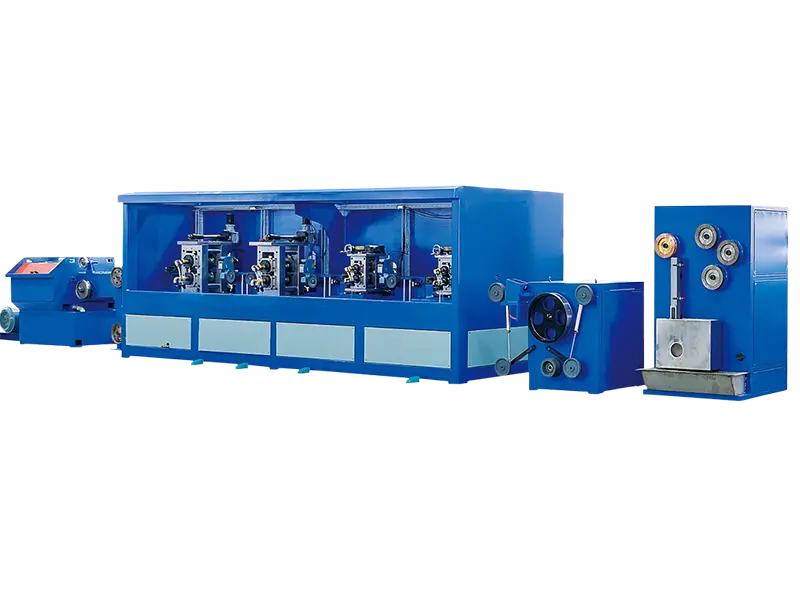

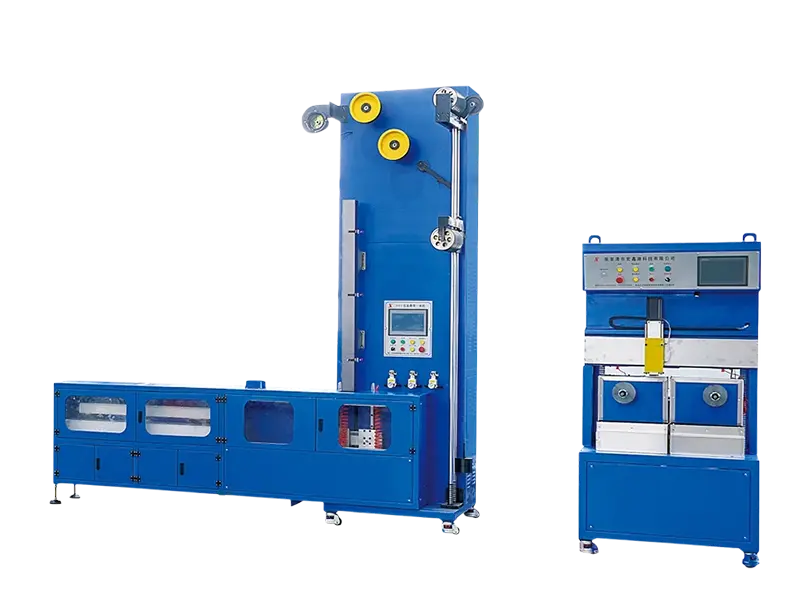

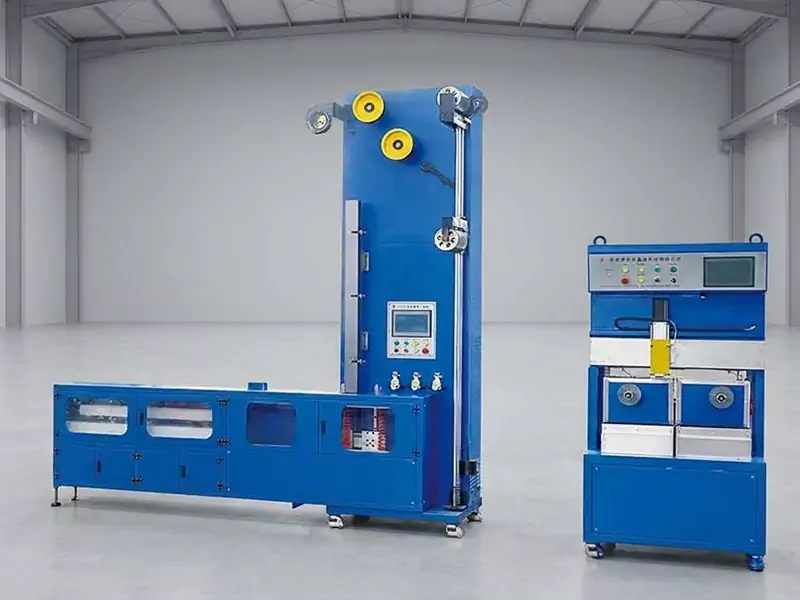

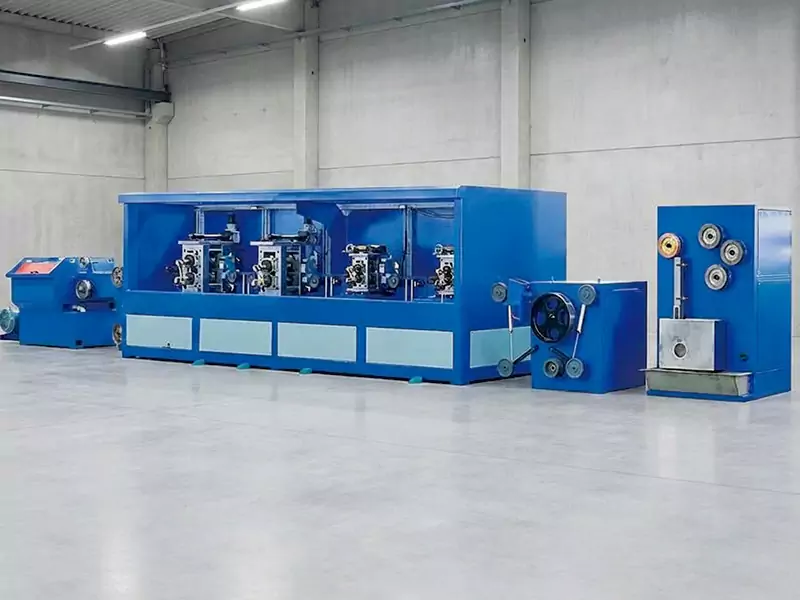

De duurzame fotovoltaïsche lasstripwalserij van de geïntegreerde machine van GRM Walserijleverancier, onafhankelijk ontwikkeld door ons bedrijf, is een hoogwaardige intelligente apparatuur die speciaal is ontworpen voor de fotovoltaïsche industrie. Het integreert kernfunctionele modules zoals een volautomatisch draadlegsysteem, precisiewalsen in meerdere doorgangen, intelligente spanningscontrole, continu gloeien en dubbelstationwikkelen.

Als de toonaangevende hogesnelheids- en uiterst nauwkeurige railgeïntegreerde machine kan deze apparatuur de volledige procesgeïntegreerde productie realiseren van ¢3 mm kopergrondstoffen tot eindproducten (breedte 3 ~ 8 mm, dikte 0,2 ~ 0,45 mm), met een maximale bedrijfssnelheid van 250 m/min, wat perfect voldoet aan de strenge eisen van grootschalige productie van fotovoltaïsche modules voor hoge efficiëntie, hoge precisie en hoge stabiliteit.

Typische processtroom

1. Walsproces voor platte draad (van toepassing op fotovoltaïsche laslint-convexe lint geïntegreerde machine)

Draad afbetalen - draadtrekken in meerdere modi - precisiekalanderen - online detectie en controle - tekenen in één modus - CNC-strippen - vertinnen op hoge snelheid - continu gloeien (stikstofbescherming) - wikkelen met constante spanning

Technische parameters

PV-lintproducten	Parameter	Industrie Standaard	Ander bedrijf	GRM
Standaard Interconnect PV Lintje	Dikte van de coating	±5μm	25±5μm	25±3μm
	Dikte van het eindproduct	20,01 mm	20,015 mm	20,01 mm
	Breedte van het eindproduct	±0,05 mm	±0,05 mm	±0,05 mm
	Treksterkte	≥110 MPa	≥150 MPa	≥170 MPa
	Verlenging	≥15%	≥25%	≥25%
	Opbrengststerkte	≤70 MPa	≤70 MPa	62,68 MPa
	Sikkel bocht	≤5mm/m	≤4mm/m	≤4mm/m
	Weerstand	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Bestand tegen veroudering	-	-	DH2000

Technische voordelen

Hoge precisie: ±0,01 mm diktetolerantie, aangepast aan de strenge normen van fotovoltaïsche lasstrips

Hoog rendement: 250 m/min hogesnelheidswalsen, hoogwaardige fotovoltaïsche lasstripwalserij meegeleverd

Aanpassing aan meerdere materialen: compatibel met koper, aluminiumlegeringen enz., sterke schaalbaarheid

Oppervlakteruwheid Ra≤0,2μm (vermindert het risico op barsten van de batterij)

Typische toepassingen:

• Fotovoltaïsch veld: massaproductie van fotovoltaïsche laslinten en -rails om componenten te helpen elektriciteit efficiënt te geleiden.

• Klantspecifieke verwerking van speciaal gevormde rails (driehoekige/trapeziumvormige doorsnede)

• Elektronische industrie: zeer nauwkeurige platte draadverwerking, geschikt voor transformatoren, inductoren en andere componenten

Aangepast ontwerp en after-sales service

• Service op maat: parameters zoals het aantal passages, matrijsmateriaal en tekensnelheid kunnen worden aangepast aan de specifieke behoeften van klanten.

• Apparatuurupgrade: ondersteun de toevoeging van pasmodules in een later stadium om te voldoen aan de behoeften van capaciteitsuitbreiding of procesupgrade.

• Onderhoudskosten: Hoe meer passages, hoe hoger de matrijs- en onderhoudskosten, maar de efficiëntie van een enkele verwerking wordt aanzienlijk verbeterd. Het wordt aanbevolen om een redelijke keuze te maken op basis van de productieschaal.

Welkom om contact met ons op te nemen en meer informatie te krijgen over de fotovoltaïsche lasstripwalserij!
